MY-PV39太陽能光伏發電綜合實訓系統

太陽能光伏發電綜合實訓系統-產品介紹：

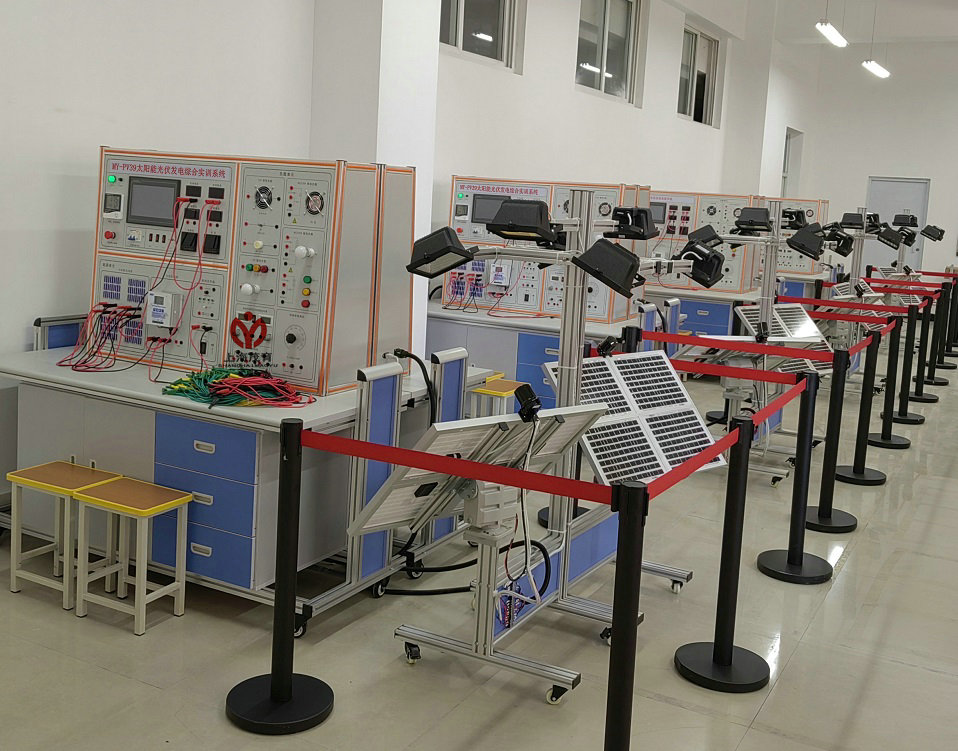

本設備主要提供于職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。設備由模擬太陽燈、太陽能電池板、二維跟蹤機構、光伏控制器、儲能蓄電池、負載、儀表及工控電腦等組成。
二、技術參數
2.1、太陽能電池板
太陽能電池板采用陣列組裝形式，主要采用4塊（或更多）小型太陽能電池板組建，可實現太陽能電池板的并接方式和串接方式，進而提供大電流或大電壓的兩種太陽能電池板組網方式。
1、最大輸出功率：4*10W
2、開路電壓：21.24V（并聯），4*21.24V（串聯）
3、短路電流：4*0.75A（并聯），0.57A（串聯）
2.2、自動跟蹤單元
1、跟蹤方式：雙軸全自動跟蹤；精度：±0.5°
2、水平回轉角度：360° ；俯仰角度：180°
3、控制器供電電源：DC 12V
4、電機供電電源：DC 12V
2.3、照度計
1、量程：0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx（225000Lx）自動切換量程。
2.4、含有電壓表、電流表、溫度表及濕度表
1、直流電壓表0-200V、直流電流表2A各兩只
2、交流電壓表0-500V、交流電流表5A各一只
3、溫度、濕度表:溫度測量范圍：-50℃-+70℃ 濕度測量范圍：20%-90%
2.5、蓄電池容量7.2Ah、電壓12V
2.6、環境監測模塊技術指標
1、含有照度計、溫度表、濕度表，單片機時鐘系統，實現時間的顯示
2.7、10寸工控一體機，帶觸摸功能
1、C P U:Intel 1037U 1.8GHz 22nm雙核處理器TDP 17W超低功耗處理器
2、主板:Intel M11工控固態節能主板
3、內 存:1G DDR3 1333超高速內存,支持1333/1066MHz內存,最大可支持8GB。
4、硬盤:24G SSD固態硬盤
5、顯卡:集成Intel HD Graphics核心顯卡,提供VGA、LVDS、雙HDMI顯示輸出,LVDS支持雙通道24bit,支持單獨顯示、雙顯復制、雙顯擴展。
6、聲卡:集成ALC662 6聲道高保真音頻控制器
7、網 卡:集成1個RTL千兆網卡,支持網絡喚醒、PXE功能。
8、電源:外置電源（100V至220V寬幅電壓，全球通用）
9、顯示屏:10寸LED工控屏分辨率：1024*600
10、觸摸屏:臺灣軍工Touchkit 4線觸摸屏，透光率高；性能穩定，觸摸靈敏
11、整機接口:4* USB 2.0接口,其中兩個可支持USB3.0(需定制)，
12、1* HDMI接口:1* VGA接口,1* RJ-45網絡接口,1* Line out（綠色）,1* Mic（紅色)
13、2*COM串口,1* 12V DC_JACK輸入接口
系統狀態：
太陽能控制器（帶報警功能）：
1、輸入電壓、電流、功率的數據顯示及動態曲線顯示
2、輸出電壓、電流、功率的數據顯示及動態曲線顯示
3、蓄電池：電壓數據顯示及動態曲線顯示
2.8、太陽能發電逆變器模塊技術指標
1、類別：正弦波逆變器
2、輸入電壓：DC9.7-14.4V，
3、輸出電壓：AC220±5%和5V
4、欠壓保護：9.6V±0.2V
5、過壓保護：14.4V±0.2V
6、輸出功率：100W
7、峰值功率：300W
8、輸出波形:正弦波
2.9、太陽能控制器技術指標：
控制器相關參數：（12V/24V自動切換系統）
（1）具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制
（2）采用了串聯式PWM充電主電路，使充電回路的電壓損失較使用二極管的充電電路降低近一半，充電效率較非PWM 高3%-6% ，增加了用電時間；過放恢復的提升充電，正常的直充，浮充自動控制方式使系統有更長的使用壽命；同時具有高精度溫度補償
（3）欠壓電壓：12.0V；×2/24V
（4）超壓保護：17V； ×2/24V
（5）過載、短路保護：1.25 倍額定電流60秒, 1.5倍額定電流5秒時過載保護動作, ≥3倍額定電流短路保護動作
（6）總額定充電電流：10A
（7）浮充：13.6V；×2/24V；（維持時間：直至降到充電返回電壓動作）
（8）控制方式：充電為 PWM 脈寬調劑
控制器主要功能：
（1）太陽能電池板工作狀態（欠壓、運行）
（2）蓄電池工作狀態（過充、過放、充電）
（3）蓄電池電量指示（25%，50%，75%，100%）
（4）輸出模式設置（普通，光控，時控）
（5）蓄電池充電電流，電壓監測。
2.10、負載單元
（1）DC12V直流負載五組。（感性負載3組，阻性負載2組）
1）感性負載有：12V直流風扇、12V直流電機、12V蜂鳴器
2）阻性負載有：12V交通燈、3W LED燈
（2）AC220V交流負載四組。（感性負載1組，阻性負載3組）
1）感性負載有：220V直流風扇
2）阻性負載：220V交通燈.220V 3WLED燈、220V28WLED燈
（3）可調穩壓電源（0-12V，0-1A）。
根據要求可升級為0-30V、0-5A的可調恒壓恒流穩壓電源。
（4）可調電阻箱技術參數如下：
1）阻值范圍：10歐-99.99K
2）誤差范圍：±1%
（5）USB接口電壓輸出：可為電子設備提供5V直流穩壓電源。
三、太陽能光伏發電綜合實訓系統-可完成的實驗內容：
實驗一太陽能電池板特性實驗系列：
1-1、太陽能電池板開路電壓測試實驗
1-2、太陽能電池板短路電流測試實驗
1-3、太陽能電板I-V特性測試實驗
1-4、太陽能電池板最大輸出功率計算實驗
1-5、太陽能電池板填充因子計算實驗
1-6、太陽能電池板轉換效率測量實驗
1-7、開路電壓與相對光強的函數關系實驗
1-8、短路電流與相對光強的函數關系實驗
1-9、太陽能電池板P-V特性測試實驗
1-10、太陽能電池板暗伏安特性測試實驗
1-11、太陽能組件輸出特性測試實驗
1-12、串聯電阻對填充因子的影響測試實驗
1-13、并聯電阻對填充因子的影響測試實驗
1-14、太陽能電池光譜特性測試實驗
1-15、太陽能電池板的串聯開路電壓測試實驗
1-16、太陽能電池板的串聯短路電流測試實驗
1-17、太陽能電池板的并聯開路電壓測試實驗
1-18、太陽能電池板的并聯短路電流測試實驗
1-19、負載特性測試實驗
實驗二太陽能自動跟蹤實驗系列：
2-1、逐日系統原理實驗
2-2、太陽光跟蹤定位傳感器原理實驗
2-3、環境對光伏轉換影響實驗
2-4、跟蹤控制器操作實驗
2-5、傳動執行機構接線實訓
2-6、太陽能光控跟蹤實驗
2-7、太陽能光控-時控跟蹤實驗
2-8、太陽能電池組件環境監測實驗
實驗三太陽能蓄電池控制器實驗系列：
3-1、太陽能蓄電池充電控制實驗
3-2、控制器充放電保護實驗
3-3、蓄電池電壓、電流測試實驗
3-4、蓄電池電量估測實驗
3-5、控制電池電流流入、輸出實驗
3-6、控制器環境溫度測量實驗
3-7、控制器光控-時控輸出實驗
實驗四太陽能應用實驗系列：
4-1、太陽能交、直流風扇實驗
4-2、太陽能路燈實驗
4-3、太陽能警示燈實驗
4-4、太陽能充電器實驗
4-5、太陽能可變阻抗負載實驗
實驗五太陽能負載實驗系列：
5-1、最大輸出電流實驗
5-2、最大輸出功率實驗
5-3、在不同恒壓狀態下電流特性
5-4、在不同恒流狀態下電壓特性
實驗六太陽能光伏逆變器實驗系列：
6-1、逆變器的工作原理分析實驗；
6-2、輸出電壓、電流測試實驗；
6-3、最大輸出功率的估算實驗；
6-4、過載或短路保護演示實驗；
6-5、輸入電壓防反接演示實驗；
6-6、輸入電壓范圍測試實驗；
6-7、轉換效率計算實驗；

友情提示：
1、設備驗收：各采購單位收貨時請檢查太陽能光伏發電綜合實訓系統的貨品外觀，核實的太陽能光伏發電綜合實訓系統及配件，拒收處于受損狀態的太陽能光伏發電綜合實訓系統；

2、設備質保：茂育將為各采購單位提供太陽能光伏發電綜合實訓系統說明書內的質保條件和質保期，在質保范圍內提供對太陽能光伏發電綜合實訓系統的免費維修，超出條件承諾時提供對太陽能光伏發電綜合實訓系統的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е绿柲芄夥l(fā)電綜合實訓系統的選型錯誤或購太陽能光伏發電綜合實訓系統數量錯誤，造成太陽能光伏發電綜合實訓系統的退換貨要求，將不被接受；
4、設備貨期：對的太陽能光伏發電綜合實訓系統發貨期為參考值，如您需要了解太陽能光伏發電綜合實訓系統的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對太陽能光伏發電綜合實訓系統有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關太陽能光伏發電綜合實訓系統的技術咨詢。
