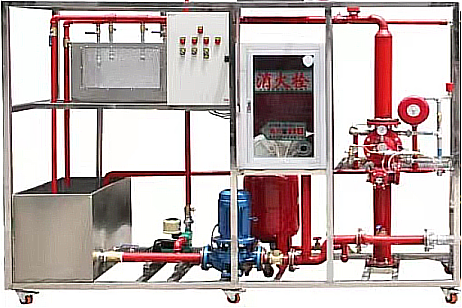

MYLY-89C水幕水霧消防滅火系統實訓裝置

一、水幕水霧消防滅火系統實訓設備-水幕滅火系統：

水幕系統，也稱水幕滅火系統，是由水幕噴頭、雨淋報警閥組、供水與配水管道、控制閥及水流報警裝置等組成的主要起阻火、冷卻、隔離作用的自動噴水滅火系統。按水幕功能分為防火分隔水幕和防護冷卻水幕兩種。
水幕系統的工作原理與雨淋噴水系統基本相同。所不同的是水幕系統噴出的水為水簾狀，而雨淋系統噴出的水為開花射流。由于水幕噴頭將水噴灑成水簾狀，所以說水幕系統不是直接用來滅火的，其作用是冷卻簡易防火分隔物（如防火卷簾、防火幕），提高其耐火性能，或者形成防火水簾阻止火焰穿過開口部位，防止火勢蔓延。
水幕系統主要用于需要進行水幕保護或防火隔斷的部位，如設置在企業中的各防火區或設備之間，阻止火勢蔓延擴大，阻隔火災事故產生的輻射熱，對泄漏的易燃、易爆、有害氣體和液體起疏導和稀釋作用。
水幕系統不具備直接滅火的能力，是用于檔煙阻火和冷卻隔離的防火系統。防火分隔水幕系統利用密集噴灑形成的水墻或多層水簾，封堵防火分區處的孔洞，阻擋火災和煙氣的蔓延。防護冷卻水幕系統則利用噴水在物體表面形成的水膜，控制防火分區處分隔物的溫度，使分隔物的完整性和隔熱性免遭火災破壞。

二、水噴霧滅火系統：

（1）水噴霧滅火系統的作用。

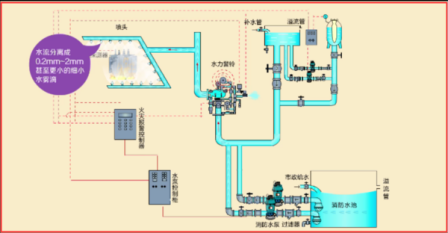

水噴霧滅火系統是利用水霧噴頭在較高的水壓力作用下，將水流分離成0.2mm~2mm甚至更小的細小水霧滴，噴向保護對象，由于霧滴受熱后很容易變成蒸汽，因此，水噴霧滅火系統的滅火機理主要是通過表面冷卻、窒息、稀釋、沖擊乳化和覆蓋等作用。
在實際應用中，水噴霧的滅火作用往往是幾種作用的綜合結果，對某些特定部位，可能是其中一兩個要素起主要作用，而其他滅火作用是輔助的。水噴霧滅火系統的防護目的有滅火和防護冷卻兩種。
水噴霧滅火系統的組成及工作原理。

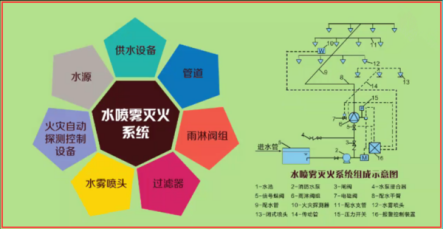

水噴霧滅火系統是由水源、供水設備、管道、雨淋閥組、過濾器、水霧噴頭和火災自動探測控制設備等組成，如圖所示。系統的自動開啟雨淋閥裝置，可采用帶火災探測器的電動控制裝置和帶閉式噴頭的傳動管裝置。
該系統在組成上與雨淋系統的區別主要在于噴頭的結構和性能不同，而工作原理與雨淋系統基本相同。它是利用水霧噴頭在較高的水壓力作用下，將水流分離成細小水霧滴，噴向保護對象實現滅火和防護冷卻作用的。

三、雨淋閥：

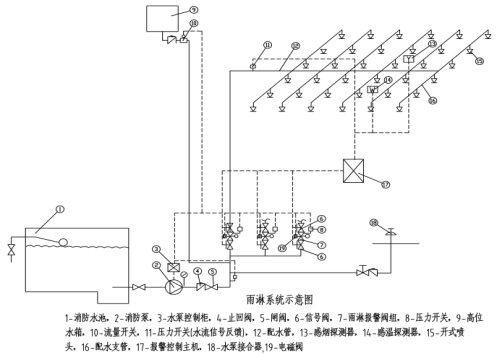

雨淋報警系統是由雨淋報警閥、探測控制系統、灑水噴頭及必要的控制閥、管件、接管和壓力表等組成的滅火系統。雨淋報警閥安裝的環境溫度不應低于4℃。
控制管路上的電磁閥和手動控制閥關閉時，通過壓力補償器保持雨淋閥隔膜室(控制腔)內的水壓壓力，能使雨淋閥保持伺服狀態。當電磁閥接到命令打開或手動控制閥打開時，隔膜室(控制腔)則通過泄壓的方式使雨淋閥打開，水流進入系統側，進行噴水滅火或由干式系統轉為濕式系統。廣泛應用于雨淋系統、預作用系統、水幕/水霧系統以及泡沫系統，也可作為干式室內消火栓系統的控制閥。

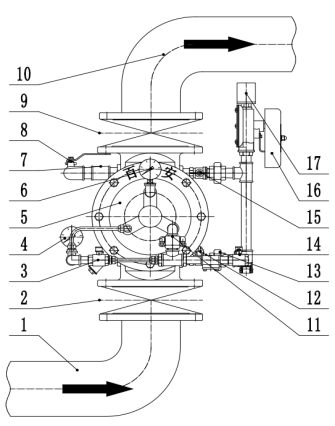

四、產品構造：

1.供水側；2.消防信號蝶閥（常開）；3.復位球閥（常閉）；4.供水側壓力表；5.閥組；6.系統側壓力表；7.自動排水閥；8.放水球閥（常閉）；9.消防信號蝶閥（常開）；10.系統側；11.防復位閥；12.警鈴試驗球閥（常閉）；13.消防電磁閥；14.緊急手動球閥（常閉）；15.報警控制球閥（常開）；16.水力警鈴；17.壓力開關

五、產品性能參數：

規格型號	ZSFM100	ZSFM150	ZSFM200	ZSFM250	ZSFM150（G）
額定工作壓力（MPa)	1.2
密封試驗（MPa)	2.4
強度試驗（MPa)	4.8
供水壓力范圍（MPa)	0.14～1.2
報警口壓力（MPa)	≥0.05
執行標準	GB5135.5-2011

六、閥組結構和連接尺寸：

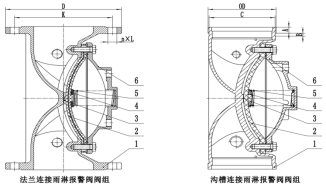

一）結構：

1.閥體；2.隔膜墊；3.閥座；4.彈簧擋圈；5.彈簧；6.閥蓋
二）法蘭連接寸：

規格型號	公稱通徑DN	D（mm)	K（mm)	n×L（mm)
ZSFM100	100	Φ220	Φ180	8-Φ18
ZSFM150	150	Φ285	Φ240	8-Φ22
ZSFM200	200	Φ340	Φ295	12-Φ22
ZSFM250	250	Φ400	Φ355	12-Φ26

三）溝槽連接尺寸：

規格型號	公稱通徑DN	OD（mm)	C（mm)	A（mm)	B（mm)
ZSFM150（G）	150	Φ165.1	Φ160.8	15.88	9.53

七、雨淋報警閥的兩種性能特點：

1．在系統側管網上裝開式噴頭，一旦打開雨淋報警閥則整個保護區的噴頭都同時噴水，所以它能撲滅迅速蔓延、燃燒猛烈的有易燃易爆物場所發生的火災，一臺雨淋閥只能保護一個防火分區。
2．用不同的控制探測系統打開雨淋閥，即構成濕式控制系統、手動控制系統或電控制系統，它們都控制雨淋閥控制腔內的壓力，因而能控制雨淋閥的開閉。雨淋閥也可以和泡沫系統組合成泡沫雨淋系統，用于撲救爆炸性燃燒危險的液體火災。

八、水幕水霧消防滅火系統實訓設備-安裝

1．該雨淋報警閥一般為垂直安裝，雨淋報警閥的四周應留有足夠的維修空間，安裝高度宜為1.2m。
2．水力警鈴的安裝高度不應大于2m。進水管為¾″鍍鋅管，其長度不應大于20m。出水管為1″鍍鋅管，出水口為警鈴排水管的最高點，單獨接到無壓力排水溝處。這樣才能盡可能將警鈴中的水排出，暢通無阻。
3．各控制閥的出水口應通過適當口徑的鍍鋅管連接到適當?shù)呐潘艿郎稀?br /> 4．雨淋報警閥的進出口應安裝信號隔離閥，建議使用本公司生產的信號蝶閥。這樣在維修保養、調試雨淋報警閥時更方便。
5．電磁閥應通過輸出模塊連接到控制柜上，當發生火災時，驅動該電磁閥的電信號應一直保持，直到火災停止該信號才能停止。該信號為直流24V。（本雨淋閥設有防復位裝置，電磁閥24v電信號意外斷開雨淋閥不會自動關閉，請放心使用。）
6．根據《自動噴水滅火系統設計規范》的要求，雨淋系統防護區的水流探測報警裝置應采用壓力開關，不應采用水流指示器。

八、水幕水霧消防滅火系統實訓設備調試：

進水端隔離蝶閥（2）應處于關閉位置。報警控制球閥(14)處于常開位置→球閥（3，8，12，14）應處于常閉位置→關閉出水端隔離蝶閥（9）→開啟供水閥門→開啟復位球閥（3）→慢慢打開進水端隔離蝶閥（2），對雨淋報警閥沖水→打開放水球閥（7）→緩慢打開緊急手動控制球閥（14）→完全排出控制腔、閥體內部空氣→關閉緊急手動控制球閥(14)使雨淋報警閥關閉→關閉復位球閥(3)→此時雨淋報警閥就處于伺服狀態。

1、測試警鈴：

關閉報警控制球閥（15）→開啟測試警鈴球閥(12)→水力警鈴啟動報警→關閉測試警鈴球閥(12) →開啟報警控制球閥（15）→測試警鈴完成。

2、通過電信號測試啟動：

雨淋閥處于伺服狀態下給電磁閥（13）接通24V電信號→電磁閥自動開啟→雨淋報警閥處于工作狀態（網管充水、水力警鈴工作、壓力開關動作）→斷開電磁閥24V電信號→開啟復位球閥（3）→雨淋報警閥處于關閉狀態→開啟放水球閥（7）→排完雨淋閥上腔的余水→關閉放水球閥（7）→雨淋閥回到伺服狀態。

3、泄水處理：

泄水由自動排水閥實現，它是常開的，但在雨淋閥開啟時，壓力高于0．14MPa時，它將關閉，當雨淋報警閥發生泄漏時，由于壓力低，泄水閥不會關閉，水將從泄水閥中滴漏出去，從而防止水進入系統側。從自動排水閥是否有漏水可以確定雨淋閥的隔膜主密封是否良好，如有漏水應立即對雨淋閥進行維修。

4、啟動方式：

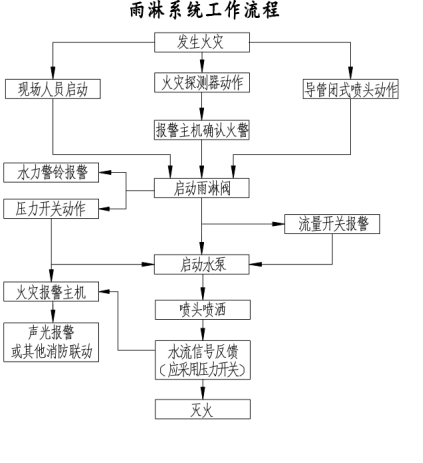

開啟雨淋報警閥有三種方式：
1）正常情況下閥門通過電信號啟動：各類型探測器探測到火災后，傳遞信號給控制器，并由控制器發出電信號，打開電磁閥(13)使控制腔泄壓，由此打開雨淋閥�；馂耐Ｖ购笥煽刂破魍Ｖ闺娦盘�，然后通過打開復位球閥(3)關閉雨淋閥。
2）也可以通過安裝濕式引導管和快速反應噴頭實現對雨淋閥的開啟：閉式噴頭玻璃球破裂，從而引起控制腔的泄壓，使雨淋報警閥開啟，故可以作為濕式控制系統。
3）一旦有緊急情況，火災報警系統未能探測到火災時，可以通過打開緊急手動控制球閥(14)，使雨淋閥的控制腔泄壓，從而打開雨淋閥。

5、報警：

雨淋報警閥開啟后，水力警鈴開始報警，同時壓力開關動作，傳遞信號給水泵控制柜和報警主機，從而啟動水泵或聲光報警器。

6、復位：

關閉消防電磁閥(13)及手動緊急控制球閥(14)，打開復位球閥（3）雨淋閥很快就復位。然后將各閥門置于伺服工作狀態位置。

7、須知

1）雨淋報警閥裝置應每月巡檢、動作一次，每年拆下檢修一次，沖洗管道，清除水垢、雜質，檢查各運動件、密封件的性能。各橡膠件如有蠕化、壓痕變形、老化發硬、粘貼、磨損等現象，應即時予以更換。
2）雨淋報警閥裝置組件安裝時，必須在閥體的進出法蘭上抬起、放下受力，嚴禁在其他位置或零件上搬動，以免造成不應有的損害。
3）雨淋報警閥裝置在特殊環境（如腐蝕嚴重）、防爆場合使用，用戶需說明使用環境情況。

雨淋閥標準使用示意圖
