主頁 > 產品介紹 > 汽車示教板 > 汽車ABS制動系統示教板 2025-08-29

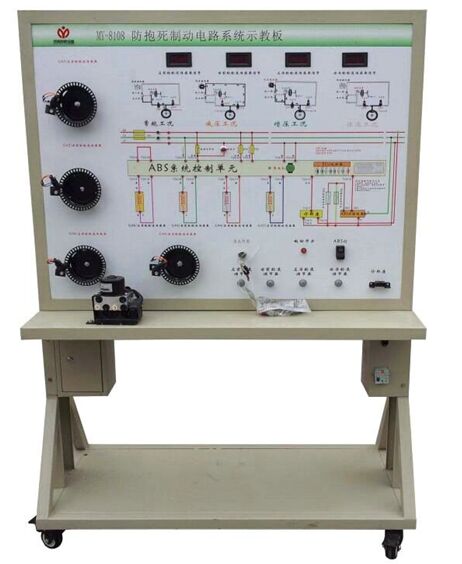

MY-8108汽車ABS制動系統示教板

（大眾帕薩特B5 ）

（大眾時超）

一、汽車ABS制動系統示教板產品簡介：

1、該設備采用全新大眾帕薩特B5 ABS制動系統實物制作，充分展示ABS制動系統的組成結構和工作過程。
2、適用于學校對ABS制動系統理論和維修實訓的教學需要。
3、本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點：
1、真實可運行的ABS制動系統，充分展示ABS制動系統的組成結構和工作過程。操作控制各類開關，可演示動ABS制動電控系統（電磁閥工況等）工作過程。
2、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析動變速器電控系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測ABS制動系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備安裝有診斷座，可連接專用或通用型汽車解碼器，對ABS制動系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5、設備面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6、設備工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格：
1、外形尺寸：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車ABS制動系統示教板的貨品外觀，核實汽車ABS制動系統示教板的數量及配件，拒收處于受損狀態的汽車ABS制動系統示教板；
2、設備質保：茂育將為各采購單位提供汽車ABS制動系統示教板產品說明書內的質保條件和質保期，在質保范圍內提供對示教板的免費維修，超出條件承諾時提供對汽車ABS制動系統示教板的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌钠嘇BS制動系統示教板選型錯誤或購買數量錯誤，造成汽車ABS制動系統示教板的退換貨要求，將不被接受；
4、設備貨期：對汽車ABS制動系統示教板的發貨期為參考值，如您需要了解汽車ABS制動系統示教板的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對汽車ABS制動系統示教板有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車ABS制動系統示教板的技術咨詢。
