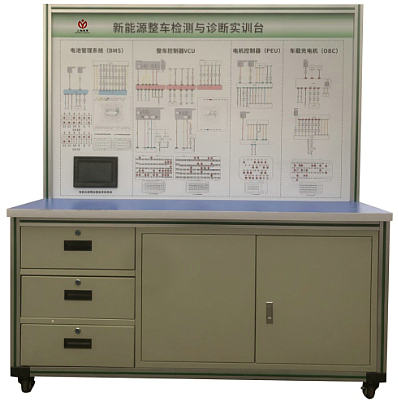

MYXNQ-144新能源整車檢測與診斷實訓臺

一、新能源整車檢測與診斷實訓臺-功能特點：
1、通過專用線束與車輛連接(訂制連接線束,無損原車部件與線束)，斷開專用線束后車輛功能完整。
整車檢測與診斷實訓臺與整車聯動使用。
2、車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。
3、可通過原車儀表顯示整車動、靜態信號參數。
4、配備大眾邁騰380 發動機電控系統、自動變速器電控系統、ABS電控系統、空調電控系統、車身BCM電控系統原理教學板。（汽車需要另配套）
5、實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。
6、實訓臺框架采用2mm厚/40*40鋁型材框架結構，帶自鎖腳輪裝置。
7、實訓臺框架采用2mm厚/40*40鋁型材框架結構，帶自鎖腳輪裝置。
8、配備故障設置系統及網絡在線考試系統。
基于APP平臺系統開發的新型智能考評、設備課程APP學習平臺、設備APP診斷系統三位一體，可設置斷路故障、虛接故障、短路故障三種類型故障。系統的軟件帶內置有點火、啟動、關閉熄火開關按鍵，可對設備可以進行可遠程控制教學設備啟動、停止。適用于學校對教學設備的故障模擬與綜合考評、綜合診斷等教學需要。
功能特點：
智能觸摸屏考評模塊
1)該系統由安卓藍牙的故障設置系統和觸摸屏的故障考核系統兩部分構成。可以用智能手機或平板電腦遠程無線藍牙對實訓設備設置故障、遠程啟動、停機。學生考核通過觸摸屏故障考核系統上完成,教師和學生操作界面分開。
2)教師操作界面設置密碼登陸,進入教師界面可完成出題并設置考試時間。教師界面設置故障的類型為斷路故障、虛接故障、短路故障，教師可任意出題，設置故障后，觸摸屏的屏幕上按鈕會由綠色變?yōu)榧t色提示且繼電器工作，設備處于故障工況。
教師界面可單個設置也可多個故障同時設置，且有全部設置故障和全部清除等功能。
3)學生在答題界面會顯示學號、剩余時間、故障總數，學生在設備上檢測查出故障后，選擇相應的故障排除按鍵，觸摸屏的屏幕上按鍵會由紅色變綠色，故障排除后點擊提交試卷，即自動產生學員本次考試成績。
4）智能觸摸考評系統設置分為教學模式與故障模式。
5)智能觸摸考評系統故障節點為20路(斷路、虛接、6路短路)。
6)繼電器觸點參數：DC12V/10A，繼電器板上留有故障指示燈接口，通過指示燈可清晰的顯示已設置故障。
7)采用7寸工業彩色觸摸屏，中文菜單，界面友好，操作方便。
8）智能觸摸考評系統的觸摸屏設置有開機界面（可訂制中英文顯示內容等）。
9）智能觸摸考評系統采用RS485現場工業總線通訊，具有通訊距離遠，信號穩定，抗干擾的特點。
7.2藍牙APP智能考評模塊
1）通過平板電腦或智能手機APP平臺控制操作設置設備故障。可設置120個故障，可單個設置也可多個故障同時設置，且有全部設置故障和全部清除等功能。
2）通過APP軟件用一臺智能手機或平板電腦控制多臺設備的故障設置；
3）每臺設備的藍牙名稱設置不同的編號，有效區分多臺不同的教學設備，教師輕便地控制所有教學設備的啟動、運行、停機和故障設置，有效地提高教學效率。
3）APP系統設有密碼登陸界面，通過輸入用戶名和密碼可進入系統。
4）登陸界面附有文本和圖樣，且可編輯。
5）APP軟件中設置有點火、啟動、停機按鍵，可遠程控制教學設備啟動、停機。
6）APP軟件中帶有故障點說明及故障狀態指示(分別設置有紅色指示燈/綠色指示燈/黃色指示燈指示狀態工況）,屏幕可清晰的實時顯示故障設置狀態。
7）APP軟件中附有故障說明,用戶可以任意編輯。
8）APP軟件中附有故障狀態讀取功能。
9）提供藍牙APP智能考評模塊安裝軟件，無節點限制、終身免費升級。
10）使用：平板電腦與智能手機。
8.可以實現多名學員同時進行車輛高技術的維修診斷實訓。
9.設備外形:1700*700*1700mm。
二、新能源整車檢測與診斷實訓臺-基本配置要求：
1、故障設置控制器1套；
2、整車在線檢測實訓臺1套；
3、考核系統 1套；
4、專用對接線束1套。
三、實訓項目
1、實現汽車發動機電控系統、自動變速器電控系統、ABS電控系統、空調電控系統、車身BCM電控系統各項目實訓;
2、各控制器模塊的結構和工作原理；
3、各控制器的檢測；
4、汽車故障碼的讀取方法；
5、分析汽車故障現象，掌握汽車故障排除方法。
6、汽車維修與保養實訓。
7、汽車培訓實訓。
四、產品工藝標準
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜3只，雙開門儲物柜），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

友情提示：
1、設備驗收：各采購單位收貨時請檢查新能源整車檢測與診斷實訓臺的貨品外觀，核實新能源整車檢測與診斷實訓臺的數量及配件，拒收處于受損狀態的設備；

2、設備質保：茂育將為各采購單位提供新能源整車檢測與診斷實訓臺指導書和質保期，在質保范圍內提供對新能源整車檢測與診斷實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?span style="font-family: Arial, Verdana, sans-serif;">新能源整車檢測與診斷實訓臺選型錯誤或設備購買數量錯誤，造成新能源整車檢測與診斷實訓臺的退換貨要求，將不被接受；

4、設備貨期：對新能源整車檢測與診斷實訓臺的發貨期為參考值，如您需要了解新能源整車檢測與診斷實訓臺的精確貨期，請與上海茂育公司的銷售人員聯系；

5、咨詢電話：如各采購單位對新能源整車檢測與診斷實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關新能源整車檢測與診斷實訓臺的技術咨詢；
