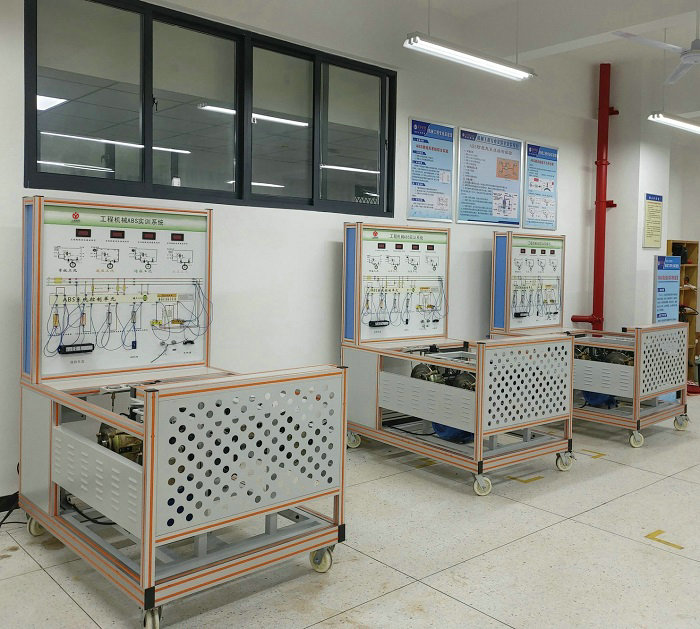

MYGC-152工程機械ABS實訓平臺

一、工程機械ABS實訓平臺-產品簡介：
該設備需要以ABS制動系統為基礎，配備ABS系統工作原理圖，可以真實的向學生展示緊急制動時ABS系統工作過程。滿足ABS制動系統展示的結構組成（制動泵、電機、控制器、制動盤等）、動作演示電路等教學功能。需有ABS電路真實接線端子和接線圖。

二、功能特點：
1、以真實的汽車ABS制動系統實物為基礎，能向學生完整展示ABS制動系統的組成結構。
2、需要由三相異步電動機帶動前后軸轉動，模擬汽車行駛。緊急踩下制動踏板時，ABS系統開始工作，前后制動盤保持微量轉動，制動踏板上可感覺不斷彈腳，可真實的向學生演示ABS系統的工作過程。
3、實訓臺面板上需繪制彩色UV平板噴繪電路圖和液壓管路圖，學生可直觀對照電路圖和ABS制動系統實物，認識和分析控制系統的工作原理。
4、實訓臺面板上需安裝檢測端子，可直接在面板上檢測各傳感器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。要有接線端子，學生可以對ABS線路接線。
5、實訓臺需安裝壓力表，可實時顯示制動總泵和四個制動分泵的液壓變化。需安裝轉速表，可以顯示轉速。
6、實訓臺面板上需安裝故障指示燈和診斷座，可連接專用或通用汽車解碼器，可以對ABS電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
三、技術規格：
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、驅動電源：三相四線(三相五線 380V±10% 50Hz)
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、工作溫度：-40℃-+50℃
四、基本配置(每臺)：

序號	名稱	規格標準	單位	數量
1	檢測控制面板(帶面板柜)	裝有各種檢測端子以及彩色電路圖和液壓管路圖；（9509004mm鋁塑板，且安裝絕緣底板)	套	1
2	ABS控制單元總成	原車	套	1
3	ABS指示器	原車	套	1
4	診斷座	OBDⅡ	個	1
5	點火開關	上海頂邦	個	1
6	制動總泵	原車	套	1
7	制動分泵	原車	個	4
8	剎車碟	原車	個	4
9	剎車皮	原車	個	4
10	外球籠	原車	個	4
11	半軸桿	原車	條	4
12	左右/前車速傳感器	原車	套	1
13	左右/后車速傳感器	原車	套	1
14	驅動皮條	上海頂邦	條	2
15	真空大力鼓	原車	套	1
16	制動踏板	原車	套	1
17	主油道壓力表	0-250kg/psi	個	2
18	制動分泵壓力表	0-100kg/psi	個	4
19	變頻器	功率：4KW/5.5KW 輸入：AC 3PH 380V±15% 50/60Hz 輸出：9A/13A AC 3PH 0-380V 0-400Hz	臺	1
20	三相異步電動機	電壓：AC 220V/380V 50Hz 電流：11.8A/6.8A 功率：3KW 轉速：1420r/min	臺	1
21	真空助力泵	電壓：AC 220V 50Hz 功率：370W 抽氣速率：48L/min 極限壓力：6.7×10-2Pa 轉速：1400r/min 進氣口徑：Ø8 用油量：1L 噪聲：≤68	套	1
22	故障設置和考核系統		套	1
23	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
24	實驗指導說明書		套	1
