MY-DQ12C供配電所實訓裝置
含一臺變壓器380V平變
一、供配電所實訓裝置-概述：
本裝置依據勞動和社會保障部《變配電室值班電工職業標準》，參考勞動和社會保障部、電力行業職業技能鑒定指導中心、機械工業職業技能鑒定指導中心、能源部電力司編寫的相關職業技能鑒定指導書、培訓大綱、培訓教材、題庫而研制的。實訓項目涉及變配電室的高低壓電器與成套設備、監盤與抄表、電力繼電器及繼電保護、倒閘操作、典型低壓電氣線路等內容，可以作為職業學校、技工學校的供配電專業及相關專業學生實訓設備和變配電室值班電工培訓考核鑒定平臺。
1.1、特 點
一次系統采用典型、現場常用的真實元件，全力創造專業崗位的真實環境；
一次系統接線典型、豐富，可以模擬實現各種要求下的倒閘操作；
實訓項目齊全，能較好地滿足培訓考核鑒定要求。
微機保護實訓每套可安排1組，每組5-6人實訓
供配電接線操作實訓可安排6組，每組1-2人實訓
二、設備構成：
|
序號 |
設備名稱 |
設備規格 |
單位 |
數量 |
備注 |
|
1 |
高壓供配電實訓系統 |
MY-DQ12C-01A |
臺 |
2 |
|
|
2 |
低壓供配電實訓系統 |
MY-DQ12C-02A |
臺 |
4 |
|
|
3 |
工廠供配電自動化控制系統 |
監控后臺 |
套 |
1 |
|
|
4 |
實訓故障PLC后臺自主設定系統 |
監控后臺 |
套 |
1 |
|

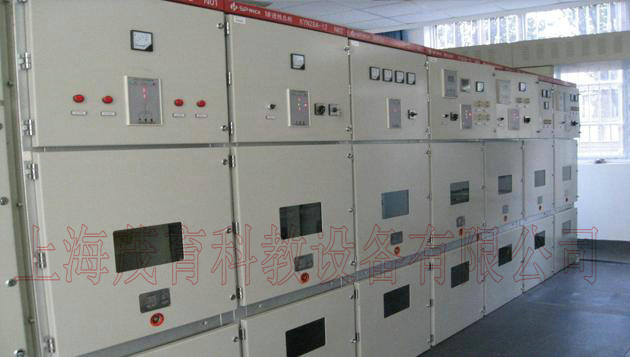

2.1、高壓配電操作實訓室設備
2.1.1 產品概述：
10kv高壓設備由1臺計量柜、1臺高壓出線柜、（備注：為滿足試驗通電要求，配置變壓器為：380V平變）共2臺高壓柜組成，在進線柜配置微機保護裝置；
高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。
2.1.2 技術參數：
外形尺寸：800×1500×2300mm
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
2.1.3產品基本配置：
|
序號 |
設備名稱 |
設備規格 |
單位 |
數量 |
備注 |
|
1 |
10kv高壓配電開關柜計量柜 |
800×1500×2200mm |
套 |
1 |
|
|
2 |
10kv高壓配電開關柜出線柜 |
800×1500×2200mm |
套 |
1 |
|
|
3 |
380V變380V平變變壓器 |
定制 |
套 |
1 |
|
|
4 |
配套接線鋁排 |
國標 |
套 |
1 |
|
|
5 |
配套易損器材 |
國標 |
套 |
1 |
|
|
6 |
工程材料 |
國標 |
套 |
1 |
|
|
7 |
實訓指導書 |
|
套 |
1 |
|
2.1.4 實訓項目：
1、高壓器件的認知實訓
2、高壓一次回路圖的測制實訓
3、高壓二次回路圖的測制實訓
4、高壓配電電纜連接實訓
5、真空斷路器的檢查與試驗實訓
6、10KV電壓互感器認知實訓
7、10KV電力互感器認知實訓
8、高壓柜接地刀認知操作實訓
9、微機線路保護裝置實訓
1）保護和自動功能：
（1）三段式復合電壓方向過流保護；
（2）反時限復壓過流保護；
（3）三段式零序方向過流保護；
（4）反時限零序過流保護；
（5）合閘加速保護；
（6）低頻減載功能；
（7）三相重合閘（無壓或不檢）；
（8）過負荷告警；
（9）3U0 越限告警；
（10）TV 斷線判別；
（11）獨立操作回路。
2）測控功能：
（1）22 路外部開關量輸入遙信采集，斷路器位置、手動分閘及事故遙信；
（2）正常斷路器遙控分合、小電流接地探測遙控分閘；
（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模擬量采集的遙測；
11、高壓供配電設計
12、智能抄表系統認知實訓

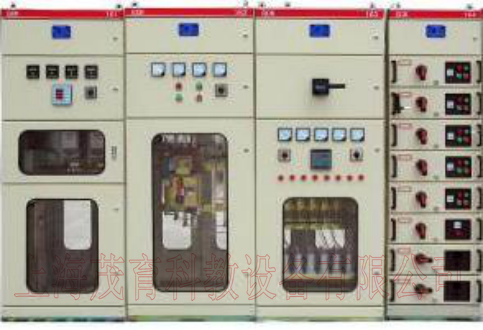

2.2、低壓配電操作實訓室設備
2.2.1產品概述：
該實訓裝置主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線鋁排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
2.2.2技術參數：
工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：600×800×2200mm
額定電流：100A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
2.2.3產品結構：
所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。
2.2.4基本配置及詳細說明：
|
序號 |
設備名稱 |
設備型號 |
設備規格 |
單位 |
數量 |
備注 |
|
1 |
計量控制實訓柜 |
GCK |
600×800×2200mm |
臺 |
1 |
|
|
2 |
進線控制實訓柜 |
GCK |
600×800×2200mm |
臺 |
1 |
|
|
3 |
電容補償實訓柜 |
GCK |
600×800×2200mm |
臺 |
1 |
|
|
4 |
出線控制實訓柜 |
GCK |
600×800×2200mm |
臺 |
1 |
|
|
5 |
三相異步電機 |
1.1KW 380V |
|
臺 |
1 |
|
|
6 |
實訓指導書 |
|
|
份 |
1 |
|
|
7 |
工程材料 |
|
國標 |
套 |
1 |
|
低壓配電柜產品基本配置詳細說明
|
序號 |
配置名稱 |
型號規格 |
備注 |
|
1 |
計量控制實訓柜 |
配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。 |
|
|
2 |
進線控制實訓柜 |
配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。 |
|
|
3 |
電容補償實訓柜 |
配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。 |
|
|
4 |
出線控制實訓柜 |
配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。 |
|
|
5 |
聯絡柜 |
配置有隔離開關等，作為電能的分組控制。學生能自行連接控制線路。 |
|
|
6 |
安裝調試 |
|
|
2.2.5實驗內容：
1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓
2.2.6 低壓柜由：計量柜、進線柜、補償柜、出線柜、聯絡柜五個柜體組成。
2.2.6.1教學低壓計量控制實訓柜
1)、設備概述：
主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。
2）、技術參數：
工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×800×2200mm
額定電流：250A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。
4）、設備配置: (每臺本配置)
|
序號 |
配置名稱 |
型 號 |
規格(長×寬×高) |
單位 |
數量 |
備注 |
|
1 |
全鋼制結構柜體 |
|
660×800×2200 |
臺 |
1 |
|
|
2 |
三相四線有功電能表 |
DT862-4型 |
|
塊 |
1 |
|
|
3 |
三相四線無功電能表 |
DX862-4型 |
|
塊 |
1 |
|
|
4 |
電流互感器 |
|
|
套 |
3 |
|
2.2.6.2教學低壓進線控制實訓柜
1）、設備概述：
主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟�？刂�。
2）、技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）、設備配置:(每臺本配置)
|
序號 |
配置名稱 |
型號 |
規格 |
單位 |
數量 |
備注 |
|
1 |
全鋼制結構柜體 |
|
600×800×2200 |
臺 |
1 |
|
|
2 |
三相四線指針式電流表 |
正泰 |
|
套 |
3 |
|
|
3 |
三相四線指針式電壓表 |
正泰 |
|
個 |
1 |
|
|
4 |
正泰萬能轉換開關 |
LW5D-16YH3/3 |
|
套 |
2 |
|
|
5 |
萬能式斷路器 |
DW15-200 |
|
個 |
1 |
|
|
6 |
電流互感器 |
LMZ3-0.66 |
|
套 |
4 |
|
|
7 |
控制箱 |
DK-10 |
|
個 |
1 |
|
|
8 |
分閘、合閘控制按鈕 |
|
|
套 |
4 |
|
2.2.6.3教學電容補償實訓柜
1）、設備概述：
主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。
2）、技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：125A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）、設備配置: (每臺本配置)
|
序號 |
配置名稱 |
型 號 |
規格(長×寬×高) |
單位 |
數量 |
備注 |
|
1 |
全鋼制結構柜體 |
|
600×800×2200 |
臺 |
1 |
|
|
2 |
電流互感器 |
LM2J1-0.5 |
|
套 |
3 |
|
|
3 |
交流接觸器 |
CJ20-40 |
|
套 |
6 |
|
|
4 |
熱過載繼電器 |
JR36-63 |
|
套 |
6 |
|
|
5 |
有填料管式熔斷器插座 |
RT14-32 |
|
套 |
6 |
|
|
6 |
正泰萬能轉換開關 |
LW-16 |
|
套 |
2 |
|
|
7 |
無功率自動補償控制器 |
JKG2B-6 |
|
個 |
1 |
|
|
8 |
三相四線指針式電流表 |
正泰 |
|
套 |
3 |
|
|
9 |
三相四線指針式功率因數表 |
正泰 |
|
個 |
1 |
|
|
10 |
回路控制指示燈 |
|
|
套 |
12 |
|
|
11 |
電源線 |
|
|
m |
適量 |
|
2.2.6.4教學出線控制實訓柜
1）、設備概述：
主要由隔離開關、低壓斷路器、鋁排等部分組成�？筛鶕�(jù)負載的大小選擇相應規格的漏電斷路器控制輸出。
2）、技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：860×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m
3）、設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。
4）、設備配置: (每臺本配置)
|
序號 |
配置名稱 |
型 號 |
規格(長×寬×高) |
單位 |
數量 |
備注 |
|
1 |
全鋼制結構柜體 |
|
600×800×2200 |
臺 |
1 |
|
|
2 |
回路控制指示燈 |
|
|
套 |
4 |
|
|
3 |
三相四線指針式電流表 |
正泰 |
|
套 |
4 |
|
|
4 |
萬能轉換開關 |
LW-16 |
|
個 |
1 |
|
|
5 |
塑料外殼式斷路器 |
DZ20J-100/3300 |
|
套 |
4 |
|
|
6 |
電流互感器 |
LMZ3-0.66 |
|
套 |
4 |
|
|
7 |
電源線 |
|
|
m |
適量 |
|
2.3、變電站監控軟件
1、概述
電力綜合自動化監控系統支持基于多種通訊方式的分布式體系結構，采用對象化的設備描述方法，系統的描述由傳統的面向遠動的數據列表方式變?yōu)閷哟畏绞�，對象層次可以任意嵌套，能夠更直觀更方便地反映電力系統的構成。
2、監控系統的主要功能模塊
●數據采集處理SCADA 模塊
●事件顯示/打印/報警模塊
●圖形畫面歷史報表顯示打印模塊
●圖形編輯器模塊
●數據庫定義模塊
●報表編輯器模塊
●規約管理器模塊
●歷史存檔模塊
3、監控系統的特點
1）嵌入式實時庫與商用庫MS SQL Server 的無縫連接方式，以實時庫為核心，實時數據的讀寫完全從內存獲得，系統實時數據庫是層次半關系型結構，滿足計算機監控系統對實時性的要求，數據及進程可動態遷移，保證系統負載的動態平衡，提高了系統的可靠性，優化了系統性能。
2）采用獨特的網絡事件驅動技術，在多種協議之上建立有用于網絡消息傳送的SoftBus通道，系統中各網絡結點均可通過它傳送和接收消息，從而擴充了Windows 事件驅動的技術，使系統在網絡分布的形式下更好的遵守面向?qū)ο蟮脑O(shè)計思想，結構更加清晰。
3）系統可根據不同的行政管理劃分、地理位置信息、傳輸量及實時性要求，提供多種手段和方法構筑一個完善的分布式應用拓?fù)渚W(wǎng)絡體系。
4）采用組件對象模型的系統架構，其規范為IEC 61970 IEC 61968， 其中IEC 61970為SCADA/EMS 組件架構標準基礎是美國電科院的CCAPI IEC 61968 ，為 DMS/LMS 配網電能計量負荷管理的組件架構標準，它們均是CORBA 在電力系統自動化領域的實現。上述優點是提供統一的應用接入標準，提供統一信息交換通道，即過去的SOFTBUS 技術，提供統一命令操作接口，優化分布式系統的效率。
5）在與廠站或遠方其他客戶服務族互聯時，支持多種標準網絡通信協議，如TCP/IP X.25 ATM PPP SLIP 等并提供防火墻Firewall 機制有效隔離廣播風暴。
6）軟件開發是利用建立在ActiveX 基礎上的32 位的軟件編譯平臺，采用面向?qū)ο蟮脑O(shè)計思想，軟件功能模塊可重新組態，保證了系統的可擴展性及可維護性。
7）具有多種類型的規約庫，包括部頒POLLING CDT SC-1801 IEC 870-5-101(102 103)規約等，可按透明半透明不透明方式進行規約轉換或轉發。
8）系統具有遠程維護系統調試軟件更新故障排除等功能。
9）基于SVG 圖形標準的統一界面，SVG 圖形標準被AUTOCAD IE 等支持各種ActiveX控件，能夠?qū)⑺度氲狡渌膽?yīng)用中，可以通過Web 向Internet 發布界面，與應用系統無關，僅僅是工程畫面操作界面的制作便于統一管理。
10）在采用雙網結構時不單純完成雙機熱備用的目的還增加了平衡網絡負載的功能，在進行擾動數據傳輸時此功能能更好地保證系統的實時性。
11）提供一種功能強大直觀的高級計算處理語言，它所計算處理的對象直接選自實時數據庫，計算結果可帶時標存入數據庫，使用戶能方便靈活地增加新功能，高級計算處理環境提供的語言主要包括加、減、乘、除、冪運算、三角函數、LOG 函數、邏輯運算、位操作、系統時鐘條件判斷、循環語句、自定義過程調用、返回語句、函數調用、數據庫操作、用戶定義變量等。
12）數據庫能在線生成、修改和擴充，所有數據按名稱訪問，數據讀寫與數據處理對象綁定，與數據駐存地?zé)o關。
13）監控系統包含了變電站的一些高級應用軟件模塊：電壓無功控制VQC 應用模塊、故障錄波顯示分析應用模塊、小電流接地選線應用模塊、五防系統應用模塊等各個應用模塊。既可與監控系統一體化運行，也可自成系統單獨運行。
14）具有網絡拓?fù)浞治龊蛣討B(tài)著色功能，動態著色是根據電網拓?fù)浔O(jiān)視出的設備狀態信息，以不同的顏色直觀地顯示出電力系統各個設備的電氣狀態。
4、主要功能
4.1、數據采集及處理功能
按電氣間隔分布配置或集中配置綜合測控終端完成開關量模擬量脈沖量等信息的采集及處理，并將處理后的信息上傳。
4.2、控制操作功能
控制各電氣間隔的斷路器、電動隔離刀閘的分閘/合閘操作，控制操作可由站級工作站實現，也可在各間隔層測控終端通過手動操作完成。
4.3、防誤操作閉鎖控制功能 防誤操作閉鎖控制功能 防誤操作閉鎖控制功能 防誤操作閉鎖控制功能可以設計操作閉鎖邏輯，達到防誤操作。
4.4、報警及事件記錄功能
將遙測越限、正常遙信變位、事故變位、SOE 、保護信息、遙控記錄、操作記錄等信息集中統一管理分類記錄并處理。
4.5、歷史記錄功能
負責定期地將處理后的數據保留入歷史庫以供趨勢分析統計計算之用。
4.6、顯示打印功能
支持多窗口分層顯示各種接線圖、地理圖、系統圖、曲線潮流圖、事件列表、保護信息報表、三維棒圖等，可人工自動或定時打印各種報表曲線事件等。
4.7、 操作票系統功能
能生成預演執行管理及打印操作票
4.8、保護設備管理功能
保護設備庫管理、定值召喚及設置保護信息的處理等。
4.9、故障錄波分析功能
對系統采集的擾動數據處理保存并進行波形顯示故障分析打印等
4.10、 電壓無功控制功能
按十五區圖以手動或自動方式進行電壓無功控制VQC
4.11 、小電流接地選線功能
發生小電流單相接地時系統自動報警并顯示出接地的線路及相別
4.12、系統自診斷與自恢復功能
系統會不斷的進行自我診斷，如發生錯誤，會自行修復
4.13、遠動功能
可以實現數據的上傳及遠方控制
4.14、遠程監視和維護功能
利用Modem 實現遠程監視及維護
4.15、OPC服務器功能
可以作為OPC服務器使用，實現數據的無界限共享
5、主要技術指標
5.1、系統最大容量
●遙測量2048 個
●遙信量4096 個
●遙控量256 個
●遙調量128 個
●電度量128 個
5.2、測控精度
5.2.1、模擬量測量準確度
●交流電流電壓量 0.2%
●直流電流電壓量 0.2%
●功率電度量 0.5%
●頻率 0.02Hz
5.2.2、脈沖輸入量
●允許脈沖寬度 10ms
●允許脈沖電平 30V
5.2.3、事故順序記錄
●記錄分辨率 2ms
5.2.4、遙控動作成功率
●遙控動作成功率 100%
5.3、有實時數據的畫面整幅調出響應時間
●畫面調入 2s
●數據刷新 1s(可設定)
5.4、數據處理速度
●從數據采集到主站顯示 3s
●遙調命令傳輸時間 2s(可設定)
●遙控命令選擇執行或撤銷傳輸時間1s(可設定)
5.5、數據通信
5.5.1 站內通信
●以太網結構網絡、ModBus-RTU
5.5.2遠方轉發
●主備信道自動切換
●速率300～64000 bps
5.6、歷史數據存檔
●測量數據存檔最小時間間隔為1Min 生存周期為2年
●保護信息事件記錄越限記錄等生存周期為1年
5.7、系統可用率
●系統可用率 99.98%
5.8、平均無故障時間
●平均無故障時間(MTBF) 50000h
5.9、使用環境
●環境溫度 間隔層設備-20℃～+60℃
●相對濕度 32%
其他相關產品鏈接：
電力電氣及二次部分實訓考核裝置
電力系統繼電保護實訓平臺
工廠供電技術實訓裝置
電力系統繼電保護綜合實驗裝置
電氣安裝與維修實訓考核裝置（高級）
35KV變電站及10KV供配電系統倒閘操作實訓屏
變電站綜合自動化實訓系統
繼電保護及供配電技術實驗裝置
低壓電氣控制技能實訓裝置
低壓電工電氣實訓考核裝置
低壓供配電操作實訓設備
安全用電實訓裝置
農村家用供電線路裝調實訓裝置
低壓配電成套實訓裝置
工廠供電綜合自動化實訓系統
現代電氣控制系統安裝與調試實訓設備
電力系統微機線路保護實訓考核裝置
電氣設備安裝調試技能實訓裝置
電力拖動（工廠電氣控制）實驗裝置
電力系統綜合自動化技能實訓考核平臺
繼電保護實驗裝置
電氣動力設備安裝調試技能實訓裝置（初級）
電測儀表工培訓考核裝置
高級電氣PLC控制實訓設備
電氣裝配實訓裝置
變配電室值班電工技能培訓考核裝置
風電場電氣系統實訓裝置
繼電器特性及繼保實驗裝置
電力系統監控實驗平臺
高低壓配電實驗實訓裝置
高低壓供配電技術成套實訓裝置
高低壓電氣裝配技能實訓考核裝置
內線安裝工實訓裝置（高級）
電力系統繼電保護工培訓考核平臺
電力系統自動化實訓裝置
直流設備檢修工技能培訓考核裝置
教學低壓計量控制實訓柜
高低壓供配電技術實訓裝置
電氣照明設備安裝調試技能實訓裝置
農村廣播.電視與網絡通信系統實訓裝置
供配電及照明系統應用平臺
戶外高壓實訓設備
樓宇供配電系統實訓裝置（LON總線型）
智能樓宇通用實訓支架
電能計量技能實訓平臺
抄表核算員培訓考核裝置
電力系統微機變壓器保護實訓考核裝置
變電二次安裝工實訓考核裝置
變電站倒閘操作實訓系統
樓宇自控創新實訓平臺
樓宇供配電及照明系統綜合實訓裝置（LON總線
裝表接電工實驗裝置
裝表接電工實訓裝置
電氣自動控制電路裝調維修考核裝置
6KV高壓開關柜實訓裝置
友情提示：
1、設備驗收：各采購單位收貨時請檢查供配電所實訓裝置的貨品外觀，核實供配電所實訓裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：上海茂育將為各采購單位提供供配電所實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對供配電所實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墓┡潆娝鶎嵱?xùn)裝置選型錯誤或供配電所實訓裝置購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對供配電所實訓裝置的發貨期為參考值，如您需要了解供配電所實訓裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對供配電所實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有供配電所實訓裝置的技術咨詢。
品牌理念
標準流程
有效溝通
專業管理
客戶視圖
優秀團隊
品質保證
無憂售后
