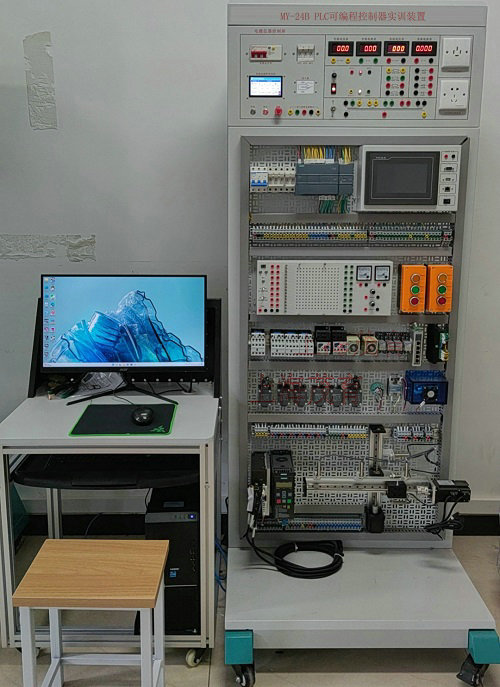

PLC可編程實訓裝置

一、MY-24B PLC可編程實訓裝置--技術性能：
1、輸入電壓：三相四線（或三相五線）～380V±10%50Hz
2、工作環境：溫度-10～＋40℃相對濕度＜85%（25℃)海拔＜4000m
3、裝置容量：0~1.5KVA
4、重量：100Kg
5、外形尺寸：框架：800×600×1900mm(±10㎜），電腦桌：600×550×1100mm(±10㎜）
6、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。

二、裝置的基本配置及功能
(一)電源、儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼制質面板。為實驗提供交流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、交、直流電源
(1)直流穩壓電源：24V/5A一路，＋5V/0.5A一路，具有短路軟截止自動恢復保護功能。
(2)交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關后，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、控制屏設有單相三極220V電源插座及三相四極380V電源插座。
2、交、直流儀表
(1)交流電壓表：數顯0～500V交流電壓表一只，精度0.5級。
(2)交流電壓表：數顯0～5A交流電流表一只，精度0.5級。
(3)直流電壓表：數顯0～200V直流電壓表一只，精度0.5級。
(4)直流電流表：數顯0～2A直流電流表一只，精度0.5級。
3、整流二極管：IN5408四只
（二）實訓平臺
實訓平臺為鋁型材加網孔板結構，結構堅固，造型美觀大方。平臺底部可以放置實訓電機。
鋼鋁結構，裝有4只萬向輪，可配裝有電腦桌后靠、鍵盤托、主機支架。
三、實訓項目
（一）工廠電氣、繼電接觸控制電路實訓
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相鼠籠電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20.三相異步電動機正反轉能耗制動控制線路
21.三相異步電動機正反轉啟動反接制動控制線路
22.C620型車床電氣控制線路
23.電動葫蘆電氣控制
24.Y3150滾齒機控制電路
（二）PLC可編程控制器基礎電路實訓
1）與、或、非邏輯功能測試
2）定時器、計數器功能測試
3）跳轉、分支功能訓練
4）移位寄存器測試
5）數據處理功能訓練
6）微分、位操作測試
7）三層電梯控制
8）自動售貨機
9）機械手
10）自動門
11）天塔之光
12）全自動洗衣機
13）自動成型機
14）紅綠燈
15）裝配流水線
16）四路搶答器
17）音樂噴泉
18）軋鋼機
19）郵件分揀
20）物料分揀
21）多級傳輸
22）八段碼顯示
23）多種液體混合
24）雙面銑床
25）電鍍槽
26）交流電機正反轉控制
27）小車運動
28）攪拌站
29）汽車燈光控制
30)汽車火花塞點火控制
31)加工中心控制
32)隧道監控
33)自動扶梯
34)CA6140普通車床PLC改造控制
35）X62W萬能銑床PLC改造控制
36）T68臥式鏜床PLC改造控制
37）M7120平面磨床PLC改造控制
38）Z3050搖臂鉆床PLC改造控制
39）電動葫蘆PLC改造控制
40）Z35搖臂鉆床PLC改造控制
41）M1432A萬能外圓磨床PLC改造控制
（三）交流電機調速系統實訓變頻調速系統實訓：
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.多段速度選擇變頻調速
4.外部端子點動控制
5.控制電機正反轉運動控制
6.控制電機運行時間操作
7.瞬間停電變頻器參數設定
8.外部電壓變頻調速
9.外部電流變頻調速
10.三相異步電動機的變頻開環調速變極調速系統實訓
11.三相雙速電機的手動與自動變極調速系統調速與運行
（四）觸摸屏、PLC與變頻器綜合應用實訓
1.PLC控制的三相異步電動機正反轉控制
2.PLC控制的三相異步電動機Y-△啟動控制
3.PLC控制的三相異步電動機降壓啟動控制
4.PLC控制的三相異步電動機能耗制動控制
5.PLC控制變頻器調速
6.觸摸屏基本邏輯編程
7.觸摸屏基本畫面編輯
8.觸摸屏通訊設置
9.觸摸屏、PLC、變頻器控制電機啟停
(五)PLC運動控制實訓
1.PLC控制伺服電機的位置控制
2.PLC控制伺服電機的速度控制
3.PLC控制伺服電機扭矩控制
4.PLC控制步進電機的位置控制
5.PLC控制步進電機速度控制
（六）PLC溫度控制
1.溫度傳感器的使用
2.PLC模擬量數據處理
3.PLC溫度PID控制
