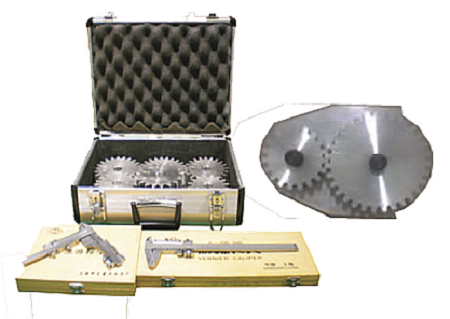

一、漸開線齒輪參數測定實驗箱主要技術參數

1、齒輪模數：m=5 齒數：z=16～24；

2、變位系數：-0.4～0.4；

3、齒輪加工精度：8-8-7GK和8-8-7EJ；

4、齒輪用鋁合金按新公差標準精心加工制作；

5、配套量具：0～150mm游標卡尺一把，0～16mm齒厚游標卡尺一把。

6、外箱尺寸：480×240×85mm

7、重量：10kg

二、主要功能及特點

1、能測定齒輪各部分幾何尺寸和參數的關系。

2、通過8個齒輪組合可得到：標準齒輪傳動、零傳動、正傳動(正變位傳動)和負傳動(負變位傳動)等實驗數據。
