燃氣管網水力工況性能實驗臺

一、MYR-41 燃氣管網水力工況性能實驗臺是了解城市燃氣管道構成城市輸配管網系統的環網或枝網，輸配管網的布置，是根據工業和民用用戶的用氣量和城區地理特性，全面規劃設計而成的管網系統。對管網進行測試、分析和處置，是減少火災、爆炸、中毒、輸氣損失，提高供氣的可靠性的關鍵環節。

二、實驗目的：
1.了解燃氣管網水力工況實驗臺的工作原理及使用方法；
2.通過實驗臺演示燃氣環狀管網、支狀管網壓力分布及事故工況的壓力變化；
3.通過實驗畫出不同用戶工況下的壓力曲線。
三、技術規格：
1、外形尺寸：1800×1600×500mm
2、工作電壓：220V     功率：250W
3、旋渦氣泵：YX-21D-1，0.4KW，220V，83m3/h，11kpa；
4、穩壓罐，主體直徑250mm，長450mm；
5、管道式流量計1.6-16m3/h；
6、單管壓力計，單管壓力計前有穩壓罐；
7、多節點模擬管網；

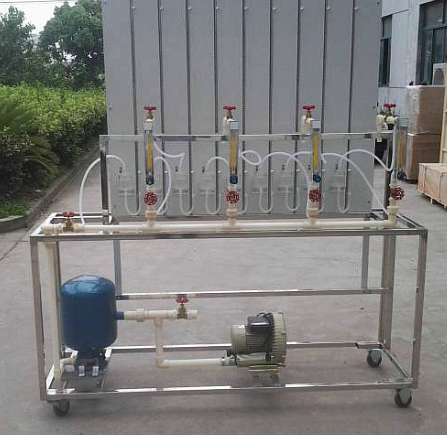

四、實驗臺及配置結構：
1、不銹鋼實驗臺
2、旋渦氣泵
3、穩壓罐
4、供氣干管
5、用戶支管
6、用戶流量計
7、壓差板
8、單管壓力計等組成。氣泵工作產生的氣流進入穩壓罐，經瀉流穩壓后，供給模擬的燃氣用戶，每個用戶由支管、流量計和尾閥組成，在壓差板上設有9只單管壓力計，可分別測量干管起點的壓力、用戶支管及包含燃具的阻抗在內的壓差，而第9只壓力計則既測量最終用戶的阻抗，又是干管的終點壓力；通過調整瀉流閥、用戶流量及尾閥進行實驗。
