| 實訓教學場所 |
實訓項目 （模塊） |
實訓教學目標 | 儀 器 設 備 | ||||||
| 序號 | 名稱 | 規格、主要參數或要求 | 單位 | 數量 | 執行標準代號 | 備注 | |||

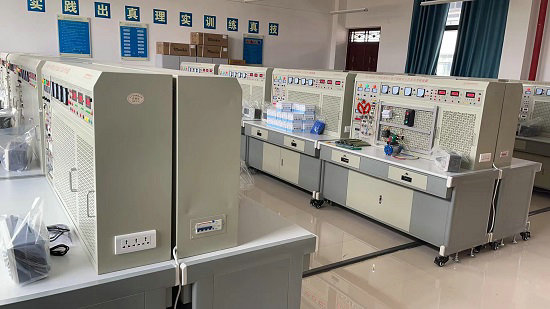

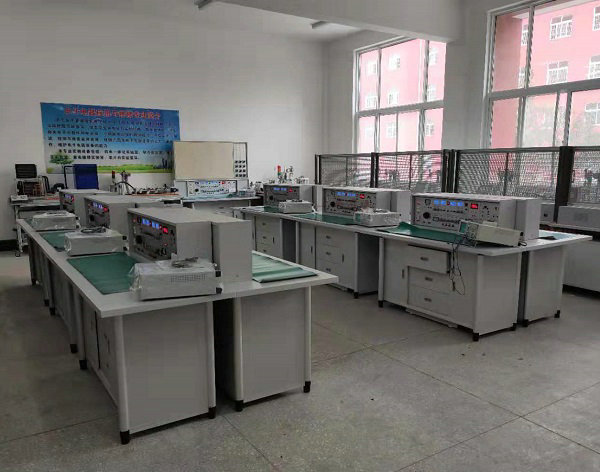

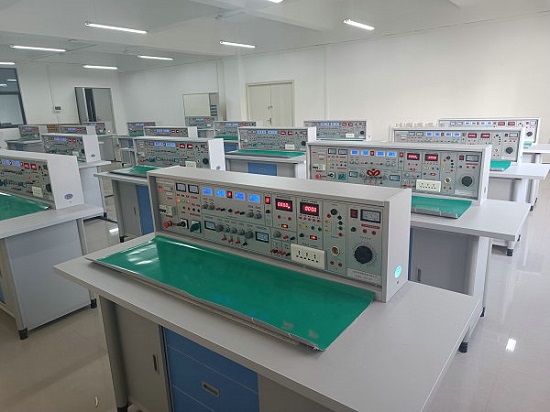

| 電 工 技 術 基 礎 實 訓 室 |
1.直流的電路的測量 2.交流電路的測量 3.三相交流電路電的測量 |
1.學會簡單直流電路連接; 2.學會用萬用表測量電阻、 電流和電壓; 3.學會電壓表、電流表的使用，了解電壓表、電流表擴大測量范圍的方法; 4.學會直流單臂電橋的使用方法 5.認識純電阻、電感、電容及RC、RL、RLC串并聯電路的結構; 6.用示波器測量交流電路的參數; 7.學會三相交流電路Y/△的連接; 8.學會三相交流電路的相電壓、相電流、線電壓、線電流電流; 9.學會單、三相電路電能的測量; 10.學會三相功率的測量11.了解電路故障的檢測方法。 |
1 | 通用電工實驗臺 |
具備直流電路、單相交流電路和三相交流電路基本實驗功能； 電源：三相四線制，380/220 V，10A,工頻； 可調交直流電源：0～240V，2A； 絕緣電阻：≥5MΩ； 漏電保護：≤30mA。 |
套 | 25 | ||
| 2 | 萬用表 | MF47。 | 只 | 25 | |||||
| 3 | 電壓表 | 0～400V。 | 只 | 25 | |||||
| 4 | 電流表 | 500mA,1A,5A。 | 只 | 25 | |||||
| 5 | 滑線變阻器 | 200Ω,2A。 | 個 | 25 | |||||
| 6 | 直流單臂電橋 | QJ23. | 只 | 25 | |||||
| 7 | 示波器 | 20MHz，雙蹤。 | 臺 | 25 | |||||
| 8 | 低功率因數功率表 | Ｄ64。 | 只 | 25 | |||||
| 9 | 單相電度表 | 220V ,2400r/kWh, 2.5(5)A。 | 只 | 25 | |||||
| 10 | 三相電度表 | 380V,6A。 | 只 | 25 | |||||
| 11 | 穩壓電源 | 雙路輸出,0～30V,0～2A。 | 臺 | 25 | |||||
