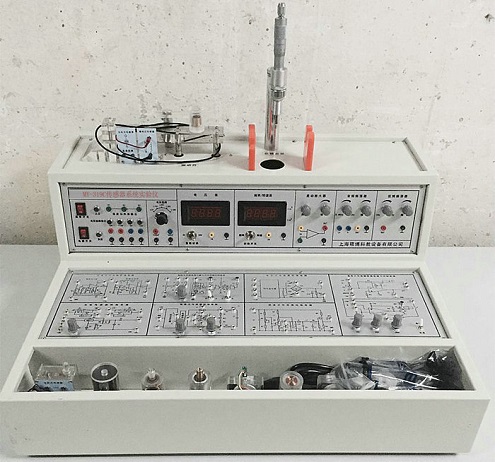

MY-319C傳感器系統實驗儀

傳感器系統實驗儀（20種傳感器）是適應不同類別、不同層次的專業教學實驗平臺。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。
二、技術規范及要求：
1、輸入電源：AC220V±5%  50±1Hz
2、額定電流：≤5A
3、直流電源：±5V   ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功  耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺外形尺寸：610×500×400mm
三、技術要求：
1、實驗臺提供四組直流穩壓電源：±5V、±15V，具有短路保護功能，一組加熱源。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可
調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直
流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、機械式壓力表：0-40Kpa，精度2%。
8、手動氣壓源：0-40Kpa。
四、振蕩器要求：
1、加熱源：12V交流電源加熱，溫度控制范圍0~150℃。
2、振動源：振動頻率1Hz-30Hz，共振頻率12Hz左右。
3、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。標準RS-232、USB接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、傳感器種類及技術指標：

序號	實 驗 模 塊	傳 感 器 名 稱	量 程	精 度
1	電阻霍爾式傳感器模塊	電阻式傳感器	± 2mm	± 1.5%
2		霍爾式傳感器	≥ 2mm	0.1%
3	電容式傳感器模塊	電容式傳感器	± 5mm	± 1.3%
4	電感式傳感器模塊	電感式傳感器	± 5mm	± 3%
5	光電式傳感器模塊	光電式傳感器	0-2400轉/分	≤ 1.5%
6	渦流式傳感器模塊	渦流式傳感器	≥ 1mm	± 3%
7	溫度式傳感器模塊	溫度式傳感器	0-100℃	± 2%
8		磁電式傳感器		0   .5V/m
9	壓電式加速度傳感器模塊	壓電式加速度傳器	1-30Hz	± 2%/s
10	光纖式傳感器模塊	光纖式傳感器	≥1.5mm	± 1.5%
11	壓力傳感器模塊	壓力傳感器	0-50kpa	± 2%
12	超聲波傳感器模塊	超聲波傳感器	20-60cm	1cm
13		MQ3氣敏傳感器	50-200ppm
14	濕敏傳感器模塊	濕敏傳感器	10-95%RH	± 5%
15		霍爾式測速傳感器	0-2400轉/分	± 1.5%
16		渦流測速傳感器	0-2400轉/分	≤ 1.5%
17		磁電測轉速傳感器	0-2400轉/分	≤ 1.5%
18		轉速傳感器	0-2400轉/分	≤ 1.5%
19	熱電偶、熱電阻傳感器模 塊	K 型熱電偶傳感器	0-100℃	± 3%
20		E型熱電偶傳感器	0-100℃	± 3%
21		Pt100鉑電阻傳感器	0-100℃	± 3%
22		Cu50銅電阻傳感器	0-100℃	± 3%

六、實驗臺特點：
1、傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到堂上講課用。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
七、傳感器系統實驗儀實驗內容：            帶*為實驗為思考實驗

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變面積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的性能實驗
實驗十四	激勵頻率對差動變壓器特性的影響
實驗十五	差動變壓器的振動實驗*
實驗十六	差動變壓器的電子秤實驗*
實驗十七	光電式傳感器的轉速測量實驗
實驗十八	光電式傳感器的旋轉方向測量實驗
實驗十九	接近式霍爾傳感器實驗
實驗二十	霍爾傳感器的轉速測量實驗
實驗二十一	霍爾傳感器的振動測量實驗
實驗二十二	渦流傳感器的位移特性實驗
實驗二十三	被測體材質對渦流傳感器特性的影響實驗
實驗二十四	渦流式傳感器的振動實驗
實驗二十五	渦流式傳感器的轉速測量實驗
實驗二十六	溫度傳感器及溫度控制實驗（AD590）
實驗二十七	K型熱電偶的溫度控制實驗
實驗二十八	熱電偶冷端溫度補償實驗*
實驗二十九	E型熱電偶的溫度控制實驗
實驗三十	Pt100鉑電阻的溫度控制實驗
實驗三十一	Cu50銅電阻的溫度控制實驗
實驗三十二	磁電式傳感器的特性實驗
實驗三十三	磁電式傳感器的轉速測量實驗
實驗三十四	磁電式傳感器的應用實驗*
實驗三十五	壓電加速度式傳感器的特性實驗
實驗三十六	光纖傳感器的位移特性實驗
實驗三十七	光纖傳感器的振動實驗
實驗三十八	光纖傳感器的轉速測量實驗
實驗三十九	壓阻式壓力傳感器的特性實驗
實驗四十	壓阻式壓力傳感器的差壓測量實驗*
實驗四十一	超聲波傳感器的位移特性實驗
實驗四十二	超聲波傳感器的應用實驗
實驗四十三	氣敏傳感器的原理實驗
實驗四十四	濕度式傳感器原理實驗

八、傳感器配置清單：

序號	器 件 名 稱	單位	數量
1	實驗臺	箱	1
2	電阻式霍爾式傳感器轉換電路	塊	1
3	電容式傳感器轉換電路	塊	1
4	電感式傳感器轉換電路	塊	1
5	光電式傳感器轉換電路	塊	1
6	渦流式傳感器轉換電路	塊	1
7	溫度式傳感器轉換電路	塊	1
8	壓電加速度式傳感器轉換電路	塊	1
9	光纖式傳感器轉換電路	塊	1
10	壓力傳感器轉換電路	塊	1
11	超聲波傳感器轉換電路	塊	1
12	濕敏傳感器轉換電路	塊	1
13	音頻、低頻振蕩器電路	塊	1
14	差動放大器電路	塊	1
15	電阻式傳感器	個	1
16	電容式傳感器	個	1
17	霍爾式傳感器	個	1
18	電感式傳感器	個	1
19	光電式傳感器	個	1
20	渦流式傳感器	個	1
21	渦流測速傳感器	個	1
22	溫度式傳感器	個	1
23	磁電式傳感器	個	1
24	磁電測速傳感器	個	1
25	壓電加速度式傳感器	個	1
26	光纖式傳感器	個	1
27	壓力傳感器	個	1
28	超聲波傳感器	對	2
29	氣敏傳感器	個	1
30	濕敏傳感器	個	1
31	霍爾式轉速傳感器	個	1
32	轉速傳感器	個	1
33	K型熱電偶傳感器	只	1
34	E型熱電偶傳感器	只	2
35	Pt100鉑電阻傳感器	只	1
36	Cu50銅電阻傳感器	只	1
37	熱電偶、熱電阻實驗儀	臺	1
38	位移臺架	套	1
39	光纖位移臺架	個	1
40	測微器	把	1
41	壓力表	只	1
42	橡皮氣囊	個	1
43	三通管	條	1
44	鐵片、銅片、鋁片各一片	片	3
45	溫度計0-100℃	條	1
46	Φ8×4磁鋼	粒	1
47	超聲波反射擋板	塊	1
48	傳感器實驗指導書	冊	1
49	實驗連接導線	條	25
50	數據采集連接線	條	1
51	數據采集處理軟件	盤	1

---
