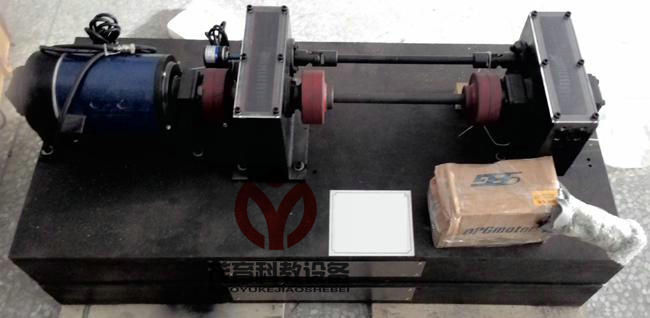

MY-572封閉功率流式齒輪傳動效率實驗臺

封閉功率流式齒輪傳動效率實驗臺-采用懸掛式齒輪箱不停機加載方式，加載方便、操作簡單安全、耗能少。在數據處理方面，既可直接抄錄數據手工計算，也可以和計算機接口組成具有數據采集處理，結果曲線顯示，信息儲存、打印輸出等多種功能的自動化處理系統。該系統具有體積小、重量輕、電機一體化相結合等特點。
一、實驗目的：
1、了解封閉功率流式齒輪實驗臺的基本原理、特點及測定齒輪傳動效率的方法。
2、通過改變載荷，測出不同載荷下的傳動效率和功率。輸出T1-T9關系曲線及η－T9曲線。其中T1為輪系輸入扭矩（即電機輸出扭矩），T9為封閉扭矩（也即載荷扭矩）。η為齒輪傳動效率。
3、具有網絡通訊口聯接本公司開發出來的多機通訊轉換器，用一臺PC機連接成一個小系統的局域網絡實驗系統�？纱蟠筇岣邔嶒炇矣嬎銠C的使用效率，使實驗室工作向智能化、網絡化發展。
二、主要技術參數：
1、直流電機1臺：額定功率355W，額定轉速 0～1000r/min，輸入電源：單相三線 AC220V±10% 50Hz
2、電流型漏電保護，I△n ≤30mA，動作時間≤0.1s，容量10A。
3、直流調速器1個：采用PWM脈寬調制技術，輸出電壓 0～110VDC，輸出電流 4ADC。
4、數顯轉速表1個：顯示電機的輸出轉速。
5、數顯轉速表1個：顯示電機的輸出轉速。
6、數據采集器 1套：具有一路模擬量輸入通道和一路數字量輸入通道。
7、稱重傳感器1個：額定載荷5kg；靈敏度1.0mV/V。
8、光電傳感器1個：可精確的測量電機的轉速。
9、機械零部件1套：齒輪、聯軸器、剛性軸、彈性軸等。
10、速比：i=1
11、最大封閉功率：P8=1500W
12、試驗齒輪模數：m=2
13、齒數：Z4=Z3=Z2=Z1=38
14、最大封閉扭矩：TB=15NM
15、中心矩：A=76mm
16、外形尺寸：900×620×880(mm)
17、重量：90kg
三、實驗臺架
采用2.0mm或以上的鐵質雙層亞光密紋噴塑結構，內部框架結構，下拉式操作面板，鑄件平板臺面。設有帶鎖柜子，可放置配件及資料等。設有四個帶剎車萬向輪，便于移動和固定。

友情提示：

1、設備驗收：各采購單位收貨時請檢查封閉功率流式齒輪傳動效率實驗臺的貨品外觀，核實本實驗臺的數量及配件，拒收處于受損狀態的本實驗臺；

2、設備質保：茂育將為各采購單位提供封閉功率流式齒輪傳動效率實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對封閉功率流式齒輪傳動效率實驗臺的免費維修，超出條件承諾時提供對本實驗臺的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>封閉功率流式齒輪傳動效率實驗臺選型錯誤或購買本實驗臺數量錯誤，造成封閉功率流式齒輪傳動效率實驗臺的退換貨要求，將不被接受；

4、設備貨期：封閉功率流式齒輪傳動效率實驗臺的發貨期為參考值，如您需要了解封閉功率流式齒輪傳動效率實驗臺的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對封閉功率流式齒輪傳動效率實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關封閉功率流式齒輪傳動效率實驗臺的技術咨詢。
