主頁 > 產品介紹 > 機械創新實訓設備 > 螺栓與螺栓組聯接綜合實驗臺 2025-04-17

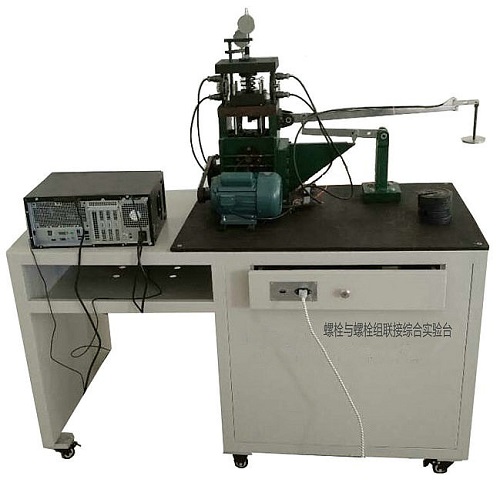

MY-554B螺栓與螺栓組聯接綜合實驗臺

螺栓與螺栓組聯接綜合實驗臺-是采用現代測試技術，利用傳感器器及計算機既可對單個螺栓聯接進行靜、動態參數采集、處理、仿真，完成螺栓應力與變形的測試與分析實驗；又可對螺栓組應力與變形的測試與分析實驗，測量數據穩定，重復性好，是理想的基礎教學實驗設備。
一、實驗臺特點：
1、本實驗臺除用來做螺栓聯接各種實驗外，還可用來做螺栓組的應力測試實驗及電阻應變片靈敏系數測量實驗。
2、測試手段先進：采用了新型的高性能靜態電阻應變儀，可手動、自動、計算機控制調零，測量數據穩定，重復性好，配有RS232串口與計算機通訊。使用專用軟件對數據進行采集和分析處理、自動繪制實測曲線和仿真曲線；另外測量面板上配有數碼管顯示被測數據，可由人工記錄、手工繪制實驗數據曲線。
3、被測螺栓采用40Cr優質合金鋼精制，性能穩定。
4、本實驗臺電阻應變片粘貼工藝由專業傳感器廠家承擔，牢固穩定。
5、實驗臺外形為工作臺板+箱體落地式結構，裝有可調地腳螺栓和活動輪，便于實驗室調整布置。
二、實驗項目及內容：
1、完成單個緊聯接螺栓四種不同剛度的聯接件和被聯接件靜、動態受力與變形實驗：
（1）剛性墊片、無錐塞聯接的靜、動態實驗；
（2）剛性墊片、有錐塞聯接的靜、動態實驗；
（3）彈性墊片、無錐塞聯接的靜、動態實驗；
（4）彈性墊片、有錐塞聯接的靜、動態實驗；
并繪制螺栓和被聯接件受力與變形的靜、動態曲線。
2、完成螺栓組聯接特性（測定螺栓組的載荷分布）實驗，繪制螺栓組的載荷分布的靜態曲線。
3、了解單個螺栓在擰緊過程中各部分的受力情況。
4、了解單個螺栓受靜態軸向載荷時的變形規律。
5、觀察單個螺栓動應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。
6、電阻應變片靈敏度系數測量實驗。
三、主要配置及參數：
1、螺栓組被測螺栓10根，中段直徑Φ6.5mm，兩端螺紋M10，螺栓材料40Cr；
2、單螺栓被測螺栓1根，螺紋M16×2，螺栓材料40Cr；
3、電阻應變片電阻值 R=120Ω；
4、靈敏度系數 K=2.20；
5、靜動態電阻應變儀1臺測量通道 12路；
6、砝碼 1kg 2塊，0.5kg 3塊；
7、專用軟件光盤 1張；
8、外形尺寸：1000×450×1100mm；
9、實驗臺重量：120kg。

友情提示：

1、設備驗收：各采購單位收貨時請檢查螺栓與螺栓組聯接綜合實驗臺的貨品外觀，核實螺栓與螺栓組聯接綜合實驗臺的數量及配件，拒收處于受損狀態的本實驗臺；

2、設備質保：茂育將為各采購單位提供螺栓與螺栓組聯接綜合實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對螺栓與螺栓組聯接綜合實驗臺的免費維修，超出條件承諾時提供對本實驗臺的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>螺栓與螺栓組聯接綜合實驗臺選型錯誤或購買本實驗臺數量錯誤，造成螺栓與螺栓組聯接綜合實驗臺的退換貨要求，將不被接受；

4、設備貨期：對螺栓與螺栓組聯接綜合實驗臺的發貨期為參考值，如您需要了解螺栓與螺栓組聯接綜合實驗臺的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對螺栓與螺栓組聯接綜合實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關本螺栓與螺栓組聯接綜合實驗臺的技術咨詢。
