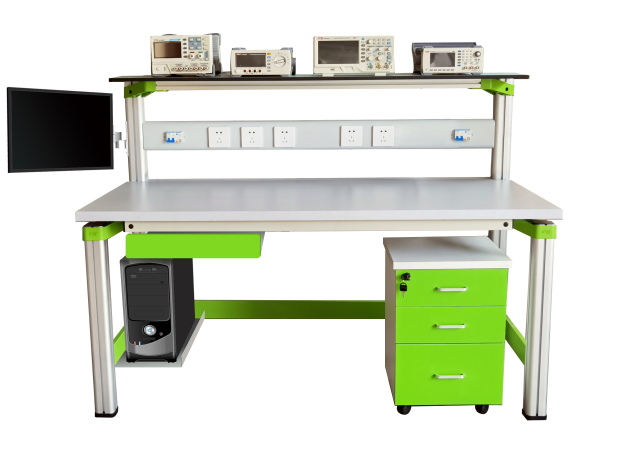

| 序號 | 名稱 | 技術參數 |
| 1 |
小信號放大器模塊 |
1、單調諧回路諧振放大器： 單調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路三部分組成，對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節，回路負載調制實驗節點。靜態工作點、回路負載對幅頻特性的影響均可方便觀測。 中心頻率10.245MHZ，通過調節中周可使中心頻率有8-12MHZ設置，避免實驗報告的重疊。 2、雙調諧回路諧振放大器： 雙調諧回路諧振放大器由信號輸入諧振電路、信號放大電路、LC諧振回路一路和LC諧振回路二路、耦合電容四部分組成，對低至5mV以下的小信號均有很強的放大作用。電路的靜態工作點可調節，耦合深度可調節。靜態工作點對幅頻特性的影響均可方便觀測。耦合電容的修改，對幅頻特性曲線的雙峰觀察明顯。 耦合電容有6P、10P、20P、5-20P可調四種參考值，可觀察到強耦合、臨界耦合、弱耦合三種現象，又可觀察強--臨界—弱的一個變化過程。 中心頻率10.245MHZ，通過調節中周可使中心頻率有8-12MHZ設置，避免實驗報告的重疊。 3、頻率特性測試檢波電路： 通過二極管檢波電路把掃頻特性產生的曲線包絡檢波，配合信號發生器的掃頻功能，完成簡易幅頻特性曲線的直接顯示。 4、無源諧振回路測試電路：串聯諧振回路和并聯諧振回路 5、語音輸入電路： 通過專用耳機線連接至手機，作為系統實驗時的音頻信號輸入 6、功率放大電路： 對系統接收的音頻信號進行放大，并通過喇叭播放。 7、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
| 2 | 調幅解調與功放模塊 |
1、丙類功率放大器： 兩類功率放大器由甲放前級和丙類放大后級兩級組成，丙放功率放大器電源為開放式，可對其電流進行測量和改變，易于對其功率的計算。放大器輸入電壓可調。 丙放的集電極加裝音頻變壓器，可進行大信號集電極調幅實驗。 丙放基極可進行基極調幅實驗，集電極調幅、基極調幅均可進行功率放大后，通過天線配置后發射。 丙放電流通過電阻拾取后，可觀測試過壓、欠壓、臨界三狀態，有100、510、1K、0-5k電位器作為負載電阻，輸入信號的幅度、電源電壓、負載大小對電路的影響現象明示。中周可更換插拔。 2、功率信號發射： 經丙類功放后，放大信號與發射回路的LC調諧，并通過天線發射。 3、包絡檢波電路： 包絡檢波電路實驗加裝了直流負載、交流負載和AGC直流變量輸出，可對檢波的對角失真＼負峰切割失真有明顯的觀察。 4、集成乘法器調幅電路： 電路由乘法器１４９６芯片組成，電路通過電位器對輸入直流分量進行控制，使用調制波在DSB和AM間進行轉換，通過邊帶濾波器實現SSB的功能。 5、同步檢波電路： 同步檢波電路由1496芯片組成，對集成調幅輸入的調幅信號進行運算。也可由信號發生器送入不同調制深度的調幅信號。 6、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
| 3 | 振蕩器模塊 |
1、LC振蕩器電路： LC振蕩器的振蕩回路開放，由學生選擇電路形式，有克拉波和西勒兩種。串入和并入LC振蕩回路的電容由學生計算，8-12M-20M備用電容可選，系統提供中心10.245MHZ。有39P、51P、75P、100P固定電容和0-50P可調電容兩組。39P)P=P@P9P+51P9P+75P等不用容值的組合。 2、晶體振蕩器電路： 14.745MHZ晶體振蕩器為串聯型晶體振蕩器，晶體振蕩器的基極電壓可調節，觀察靜態工作點漂移條件下的頻率穩定及電壓與幅度的關系。 3、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
| 4 |
調頻與鑒頻器模塊 |
1、變?nèi)荻䴓O管調頻電路： 變?nèi)荻䴓O管調頻電路有變?nèi)莨芄芗与妷嚎烧{(diào)，使電路中心頻率為10.245MHZ。電路的靜態電壓可調，使用輸出波形不失真。調頻信號射極跟隨輸出，提高帶負載能力。 2、相位鑒頻器： 乘積型相位鑒頻器采用1496乘法器，輸入端通過LC回路對4.5MHZ選頻，鑒頻波形通過運放輸出。鑒頻特性好，電路穩定。 電容耦合相位鑒頻器。 電容耦合相位鑒頻器耦合回路的三個電容均可調，鑒頻特性好，電容可調范圍大，實驗現象明顯。 3、鎖相環調頻器： 鎖相環調頻采用NE564芯片，VCO的輸出頻率高，波形易調整。通過外圍電路，可對VCO的輸出頻率、輸出幅度進行設置。VCO中心頻率4.5MHZ。 4、鎖相環鑒頻器： 鎖相環鑒頻器的頻率設置參數與頻率調制的參數一致。VCO的頻率和幅度均可調節。 5、電源輸入與保護電路： 12VA、-12VA、5VA、GND四組獨立電路供電，解決了正轉負電源的功率小問題。電源穩定，紋波小。 電源輸入有濾波電路防止模塊間雜波串?dāng)_。 |
| 5 | 中頻放大與混頻模塊 |
1、中頻放大器： 455KHZ中頻放大器由兩級甲放組成，第一級為全信號放大，第二極為LC選頻放大，兩級之間經陶瓷濾波器濾波，放大信號跟隨輸出。放大增益達百倍以上，輸出幅度可調節，滿足實驗要求。 2、三極管混頻電路： 三極管混頻電路主要用于AM調幅波的系統中，10.7MHZ載波與10.245MHZ的AM波進行混頻，并送入中頻455K電路。 混頻特性好，工作點電壓可調節。 3、乘法器混頻電路： 1496乘法器混頻電路主要用于FM電路系統電路中，對14.745MHZ和10.245MHZ的FM信號進行混頻，把4.5MHZ中頻信號放中放進行放大。 4、自動增益控制AGC電路： 由運放電路組成，主要用于實驗系統的系統實驗部分。 |
