機械設備裝調與控制技術實訓裝置,機械設備裝調與控制技術實訓設

一、產品概述：
機械設備裝調與控制技術實訓裝置依據《高等職業學校專業教學標準》及行業標準，結合各職業院校“機械制造與自動化、機電設備安裝與維修、機械裝配、機械設備裝配與自動控制、“工程機械運用與維護”等專業的培養目標而研制。通過項目實訓主要培養學生識讀裝配圖和零件圖;機械部件的裝配與調整；電氣控制線路的設計與維修；變頻器、伺服電動機及驅動器、步進電動機及驅動器應用；PLC控制程序編寫與調試；機械設備裝調與整機運行等職業能力，提高學生在機械設備、機電設備企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維修、機械設備電氣控制、機械加工質量分析與控制、基層生產管理等崗位的就業能力。

二、仿真教學軟件界面

三、功能特點：
1、仿真度高裝置可模擬真實數控沖床加工零件，通過送料系統、定位系統、沖壓系統以及冷沖壓模具的聯合動作，可對厚度5mm以下鋁板進行精確加工。編程完成后運行即可進行零件自動加工，貼近工業現場實際操作。
2、實操性強 依據相關國家職業標準、行業標準和崗位要求設置各種實際工作任務，以職業實踐活動為主線，通過“做中學”，真正提高學生的動手技能和就業能力。
3、模塊化設計 由多種機械部件組成，既可將各部件作為獨立的模塊進行訓練，也可將各部件組成綜合的機械系統進行訓練。
4、綜合性強 裝置可完成機械設備安裝與調整、電氣設計與線路連接、PLC和觸摸屏程序編寫、機電聯調、裝配精度檢測等典型工作任務，滿足實訓教學、工程培訓及職業競賽的需要。
四、技術性能：
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m
3、裝置容量：＜2.0kVA
4、外形尺寸：1100mm×700mm×1500mm（實訓臺）
400mm×700mm×900mm（控制臺）
800mm ×600mm×1800mm（電氣控制柜）
1200mm×600mm×1500mm （操作臺
5、安全保護：具有電流型漏電保護，安全符合國家標準。
五、系統組成與功能：
主要功能是根據要求自動完成對被加工物料的多模具精確冷沖壓；首先通過電氣控制柜中的PLC控制伺服電機來控制二維送料部件，完成對被加工物料（鋁板）的送料和定位，其次根據運行要求完成轉塔部件中多種模具的更換，并通過定位系統對轉塔進行精確定位；最后利用沖壓系統以及冷沖壓模具的聯合動作對物料進行精密沖壓。

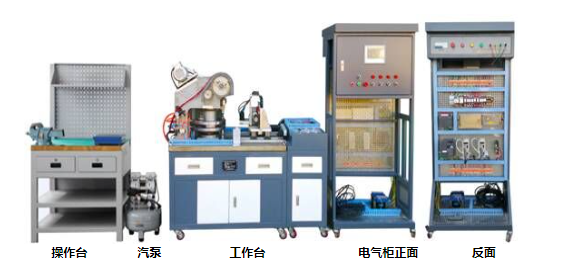

主要由實訓臺、電氣控制柜（包括電源控制模塊、可編程控制器模塊、變頻器模塊、觸摸屏模塊、步進電機驅動模塊、伺服電機驅動模塊等）、動力源（包括三相交流電機、步進電機、交流伺服電機等）、機械傳動機構、二維送料部件（十字滑臺）、轉塔部件、模具、離合器機構、機械式?jīng)_料機構、裝調工具、常用量具、操作臺、型材電腦桌等組成。

機械式?jīng)_料機構 轉塔部件二維送料部件

腰孔模方孔模圓孔模三角孔模

六、系統基本配置表：

序號	名稱		規格	數量	單位	備注
1	實訓臺		鐵質雙層亞光密紋噴塑結構，40mm厚鑄件平板臺面，桌子下方設有儲存柜，柜子上方設有2個抽屜，尺寸：1100mm×700mm×1500mm	1	臺
2	控制臺		鐵質雙層亞光密紋噴塑結構，桌子下方設有儲存柜，柜子上方設有1個抽屜，尺寸：400mm×700mm×900mm	1	臺
3	電氣控制柜	電源控制模塊	由三相電源總開關（帶漏電和短路保護）、三相熔斷器、交流接觸器、熱繼電器、中間繼電器、開關電源、鑰匙開關、急停按鈕、停止啟動按鈕（紅、綠）、系統控制旋鈕開關及指示燈等組成	1	套
4		可編程控制器模塊	西門子S7-200 SMART CPUST40	1	套	二選1
5		可編程控制器模塊	三菱FX3U-48MTES/A	1	套	二選1
6		觸摸屏模塊	西門子7英寸，TFT真彩，65k色	1	套
7		電機驅動模塊	旋鈕開關、步進電機驅動器 M542、伺服電機驅動器TSTE 15C、隔離變壓器（380V/220V）、三菱FR-E740-0.75k-CHT變頻器	1	套
8	機械設備部件	傳動機構	主要包含帶傳動（同步帶、三角帶）、鏈傳動（單排鏈條）、齒輪傳動（直齒圓柱齒輪）等典型傳動機構，	1	套
9		二維送料部件（十字滑臺）	主要由滾珠絲杠螺母副（長度分別為528mm、485mm；公稱直徑20mm；導程5mm；右旋）、直線導軌和滑塊（長度分455mm、335mm兩種；寬度15mm）、工作臺面、軸承（角接觸軸承、深溝球軸承）、軸承座、端蓋、墊塊等組成	1	套
10		轉塔部件	主要由上下八角盤定位銷、上下八角盤定位銷支架、下八角盤下料孔、鏈輪、鏈條、上下八角盤、傳動軸、圓錐滾子軸承、支座、端蓋等組成	1	套
11		模具	采用真實數控模具，含方孔模、圓孔模、腰孔模、三角模4種模具，另包括模具校棒1套	1	套
12		機械式?jīng)_料機構	主要由沖床床身、齒輪、端蓋、曲軸、軸瓦、支架、電機座、軸承、卸荷式帶輪裝置等組成	1	套
13		上下八角盤氣動定位模塊	主要由單電控二位五通閥、調壓過濾器、軸桿氣缸、三通、PU氣管、快換接頭、氣泵等組成	1	套
14		離合器機構	主要由支架、軸承、軸套、撥銷、電磁離合器、電磁制動器等組成。	1	套
15	工具	電工工具套件	含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等	1	套
16		紫銅棒	一頭φ18、一頭φ14和φ30各1根	2	根
17		拉馬		1	件
18		一字螺絲刀	10〞通芯一字螺絲刀	1	把
19		內、外卡簧鉗	直嘴、彎嘴9寸內、外卡簧鉗各1把	4	把
20		橡皮錘、榔頭	圓頭鐵錘（1.5磅）、橡皮錘各1把	1	套
21		扳手組件	9件套內六角扳手；150mm、250mm活動扳手各1把；開口14-17呆扳手1套；開口為7、17梅花組合扳手各1把；M14、M18、M27圓螺母扳手1套	1	套
22		截鏈器	420～530	1	把
23		手輪	外徑100	1	套
24		活動手柄	螺紋為M8	1	套
25	量具	劃線平板	300mm×300mm	1	塊
26		游標卡尺	測量范圍：0～300mm，分度值：0.02mm	1	把
27		深度游標卡尺	測量范圍：0～200mm，分度值：0.02mm	1	把
28		直角尺	200×130×12.5mm	3	把
29		杠桿式百分表	0～0.8mm，分度值：0.01mm；含轉接頭、磁性表座	1	個
30		百分表	0～10mm；含轉接頭、磁性表座	1	個
31		千分尺	0～25mm、25～50mm、50～75mm各1把	3	把
32		鋼直尺	500mm	1	把
33		塞尺	測量范圍：0.02～1.00mm	1	把
34	配件		零件盒、編程電纜、產品配套光盤（軟件、使用手冊、程序等）	1	套
35	機械設備裝調與控制技術仿真教學軟件		本軟件采用3DPDF虛擬仿真技術，3D PDF結合了元數據，文字，圖像，視頻和表單的動態PDF文檔（即加入三維動畫的交互式PDF文檔），包含豐富的3D數據。軟件界面生動美觀、易學易用，可以提高教師教學和學生學習的興趣，加深學生對知識的理解和運用。軟件通過三維拆卸動畫、三維裝配動畫、模擬拆裝等方式，生動地展示了機械傳動機構、送料部件（十字滑臺）、轉塔部件、模具、機械式?jīng)_料機構等模塊的拆卸和裝配過程。。可實現以下功能： 1.虛擬交互式拆卸動畫，均按機械結構順序進行，每一步都有動畫和詳細的拆卸文字介紹及注意事項。 2.軟件可自由的對模型進行旋轉、縮放、平移、隱藏、隔離、顯示等操作，設有旋轉模型、縮放模型、移動模型、隱藏所選、隔離所選、全部顯示、全屏切換、等按鈕。 3.軟件播放功能：設有第一步、上一步、播放全部、下一步、末一步等按鈕。 4.機械設備裝調與控制技術的基本知識及介紹 5.機械設備裝調與控制技術主要組成器件的結構及工作原理 6.自動送料部件（十字滑臺）的虛擬拆裝、三維動畫演示，拆卸和裝配各110步動作。 7.轉塔部件的虛擬拆裝、三維動畫演示 8.模具的虛擬拆裝、三維動畫演示，拆卸和裝配各24步動作 9.機械式?jīng)_料機構的虛擬拆裝、三維動畫演示拆卸和裝配各102步動作	1	套
36	電腦桌		用于放置計算機，下方裝有四個帶剎車的萬向輪，尺寸：560mm×600mm×1020mm	1	臺
37	計算機		主流品牌	1	臺	用戶自備
