MY-317F 傳感器技術實訓臺，傳感器實訓臺（22種傳感器）是適應不同類別，不同層次的專業要，主要用于各大、中專院校開設的“自動檢測技術、傳感器原理與技術、非電量電測技術、工業自動化儀表與控制、機械量電則”等課程的實驗需要。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。
二、技術參數：
1、輸入電源：AC220V±5% 50±1Hz
2、額定電流：≤5A
3、直流電源：±5V ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功 耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm
三、主要結構：

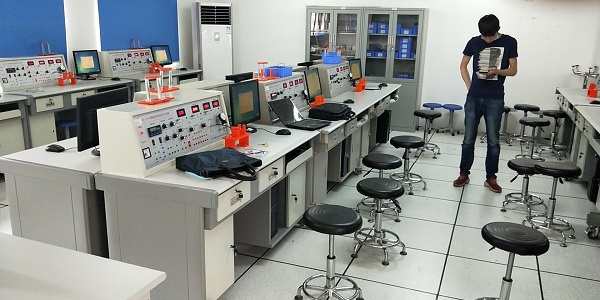

該設備由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)K，抽屜存放各種傳感器。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀嬎銠C主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，學生做實驗時快捷方便，有助于學生增加感性認識、提高實驗效果，而且老師可以帶到課堂上講課用。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
四、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、傳感器種類及技術指標：（參考值）
| 序號 | 實 驗 模 塊 | 傳 感 器 名 稱 | 量 程 | 精 度 |
| 1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ±2mm | ±1.5% |
| 2 | 霍爾式傳感器 | ≥2mm | 0.1% | |
| 3 | 電容式傳感器模塊 | 電容式傳感器 | ±5mm | ±1.3% |
| 4 | 電感式傳感器模塊 | 電感式傳感器 | ±5mm | ±3% |
| 5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤1.5% |
| 6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥1mm | ±3% |
| 7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-100℃ | ±2% |
| 8 | 磁電式傳感器 | 0.5V/m | ||
| 9 | 壓電式加速度傳感器模塊 | 壓電式加速度傳器 | 1-30Hz | ±2%/s |
| 10 | 光纖式傳感器模塊 | 光纖式傳感器 | ≥1.5mm | ±1.5% |
| 11 | 壓力傳感器模塊 | 壓力傳感器 | 0-50kpa | ±2% |
| 12 | 超聲波傳感器模塊 | 超聲波傳感器 | 20-60cm | 1cm |
| 13 | MQ3氣敏傳感器 | 50-200ppm | ||
| 14 | 濕敏傳感器模塊 | 濕敏傳感器 | 10-95%RH | ±5% |
| 15 | 霍爾式測速傳感器 | 0-2400轉/分 | ±1.5% | |
| 16 | 渦流測速傳感器 | 0-2400轉/分 | ≤1.5% | |
| 17 | 磁電測轉速傳感器 | 0-2400轉/分 | ≤1.5% | |
| 18 | 轉速傳感器 | 0-2400轉/分 | ≤1.5% | |
| 19 | 熱電偶、熱電阻傳感器模塊 | K 型熱電偶傳感器 | 0-100℃ | ±3% |
| 20 | E型熱電偶傳感器 | 0-100℃ | ±3% | |
| 21 | Pt100鉑電阻傳感器 | 0-100℃ | ±3% | |
| 22 | Cu50銅電阻傳感器 | 0-100℃ | ±3% | |
| 23 | 移相器、相敏檢波器模塊 | |||
| 24 | 熱釋電紅外傳感器模塊 | 熱釋電紅外傳感器 | 3200V/W |
六、傳感器實驗內容如下： (帶*實驗為思考實驗)
| 實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
| 實驗二 | 電阻式傳感器的半橋性能實驗 |
| 實驗三 | 電阻式傳感器的全橋性能實驗 |
| 實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
| 實驗五 | 電阻式傳感器的振動實驗* |
| 實驗六 | 電阻式傳感器的電子秤實驗* |
| 實驗七 | 變面積式電容傳感器特性實驗 |
| 實驗八 | 差動式電容傳感器特性實驗 |
| 實驗九 | 電容傳感器的振動實驗* |
| 實驗十 | 電容傳感器的電子秤實驗* |
| 實驗十一 | 差動變壓器的特性實驗 |
| 實驗十二 | 自感式差動變壓器的特性實驗 |
| 實驗十三 | 差動變壓器的性能實驗 |
| 實驗十四 | 激勵頻率對差動變壓器特性的影響 |
| 實驗十五 | 差動變壓器的振動實驗* |
| 實驗十六 | 差動變壓器的電子秤實驗* |
| 實驗十七 | 光電式傳感器的轉速測量實驗 |
| 實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
| 實驗十九 | 接近式霍爾傳感器實驗 |
| 實驗二十 | 霍爾傳感器的轉速測量實驗 |
| 實驗二十一 | 霍爾傳感器的振動測量實驗 |
| 實驗二十二 | 渦流傳感器的位移特性實驗 |
| 實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
| 實驗二十四 | 渦流式傳感器的振動實驗 |
| 實驗二十五 | 渦流式傳感器的轉速測量實驗 |
| 實驗二十六 | 溫度傳感器及溫度控制實驗（AD590） |
| 實驗二十七 | K型熱電偶的溫度控制實驗 |
| 實驗二十八 | 熱電偶冷端溫度補償實驗* |
| 實驗二十九 | E型熱電偶的溫度控制實驗 |
| 實驗三十 | Pt100鉑電阻的溫度控制實驗 |
| 實驗三十一 | Cu50銅電阻的溫度控制實驗 |
| 實驗三十二 | 磁電式傳感器的特性實驗 |
| 實驗三十三 | 磁電式傳感器的轉速測量實驗 |
| 實驗三十四 | 磁電式傳感器的應用實驗* |
| 實驗三十五 | 壓電加速度式傳感器的特性實驗 |
| 實驗三十六 | 光纖傳感器的位移特性實驗 |
| 實驗三十七 | 光纖傳感器的振動實驗 |
| 實驗三十八 | 光纖傳感器的轉速測量實驗 |
| 實驗三十九 | 壓阻式壓力傳感器的特性實驗 |
| 實驗四十 | 壓阻式壓力傳感器的差壓測量實驗* |
| 實驗四十一 | 超聲波傳感器的位移特性實驗 |
| 實驗四十二 | 超聲波傳感器的應用實驗 |
| 實驗四十三 | 氣敏傳感器的原理實驗 |
| 實驗四十四 | 濕度式傳感器原理實驗 |
| 實驗四十五 | 氣體流量的測定* |
| 實驗四十六 | 移相器實驗 |
| 實驗四十七 | 相敏檢波器實驗 |
| 實驗四十八 | 低通濾波器實驗 |
| 實驗四十九 | 熱釋電紅外傳感器實驗 |
